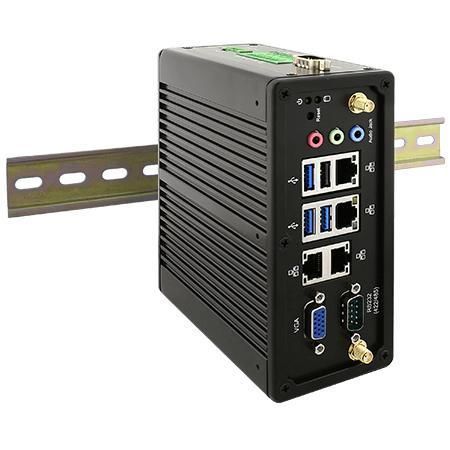

Box型PC IBDRW100-EX-P

DINレールIntel® Atom x7-E3950Intel® Apollo Lake E3950

概要

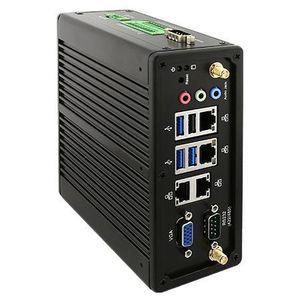

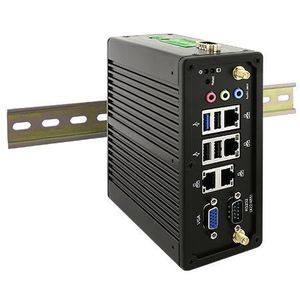

Winmate IBDRW100-EX-P は、ATEX / Class I, Division 2 (C1D2) 認定の DIN レール取付け型ボックス PC です。Intel® Atom® E3950 を搭載したファンレスアルミ筐体で、石油・ガス、化学処理、産業オートメーション等の危険区域での運用を想定した設計です。フロント/トップアクセスの I/O と広い動作温度範囲を備えます。

主な特徴

• 危険場所対応（ATEX / Class I, Division 2 / C1D2）
• DIN レール取付けフォーマット（制御盤/パネル用途）
• オンボード Intel® Atom® E3950（1.6 GHz、最大 2.0 GHz）
• BIOS による RS232/422/485 の選択可能なシリアル通信
• 4 x ギガビット LAN、3 x USB3.0、1 x USB2.0、1 x VGA、音声入出力
• ファンレスのパッシブ冷却、アルミ筐体
• 動作温度：-40℃～70℃
• AWS IoT Greengrass 認定（エッジ/IoT 統合向け）

認証

• CE、FCC、IC
• UL 62368-1、EN 62368-1、CSA C22.2 No. 62368-1-14
• Class I, Div.2, Groups A,B,C,D T4(T5)
• CAN/CSA C22.2 NO. 213-17、UL 121201 Ed.9
• 衝撃・振動に関する MIL‑STD オプション

システム仕様

• プロセッサ: Intel Atom E3950（1.6 GHz、最大 2.0 GHz）、E3940/E3930 オプションあり
• メモリ: 標準 4 GB、最大 8 GB（オプション）
• ストレージ: 標準 128 GB SSD、256/512 GB オプション、M.2 2242 B-key（SATA）、1 x SATA III（2.5" SSD/HDD オプション）
• Ethernet: 4 x Gigabit RJ45
• セキュリティ: TPM 2.0
• OS: Windows 10 IoT Enterprise 64-bit（オプション）、Linux Ubuntu 20.04（オプション）
• 無線: M.2 2230 E-key により WLAN/BT オプション対応

機構

• 外形寸法: 139 x 65.4 x 152 mm
• 重量: 約 1.5 kg
• 取付: DIN‑Rail
• 筐体: アルミ、ファンレス

環境仕様

• 動作湿度: 10%–90% RH（結露なきこと）
• 動作温度: -40℃～70℃
• 保存温度: -40℃～80℃
• 衝撃・振動: MIL‑STD オプションあり

I/O ポート

• USB: 3 x USB3.2 Gen1 (Type‑A)、1 x USB2.0
• シリアル: 1 x RS232/422/485 DB9（選択可能）、1 x 絶縁型 RS422/485 DB9（オプション）
• LAN: 4 x Gigabit RJ45
• 映像: 1 x VGA DB15
• オーディオ: Mic in、Line in、Line out
• DIDO: 1 x Isolated 5V 9-in/9-out DIO（20ピン端子台、標準）、30V 絶縁 DIO オプションあり
• 電源: 絶縁 9–36V DC 入力（3ピン端子台）

電源 & 付属品

• 電源範囲: 9 V ～ 36 V DC
• 標準アダプタ: 12 V、84 W（キット構成による）
• 付属品: AC 100–240V→DC アダプタ、電源コード、DIDO 用端子ブロック、DIN レール取り付けキット、ケーブルホルダ等
• オプション: DIN Rail Mounting Clip (DR‑MC)、Cable Holder Kit (DR‑CH)

製品安全上の注意

• 接尾辞「-EX」は爆発危険領域への適合を示します。危険箇所での電気安全手順を遵守してください。
• ファンレス設計は可動部を減らしますが、表面温度や C1D2 用の結線手順を確認してください。
• 危険区域では通電状態での I/O または電源の抜き差しを行わないでください。確実な端子接続を使用してください。

用途例 & 技術概要

• モデル: IBDRW100-EX-P
• 想定用途: パイプライン監視、製油所の自動化、化学薬品の投与制御（ゾーン2）
• 主な仕様: Intel® Atom® E3950、標準 4 GB（8 GB オプション）、128 GB SSD 標準、4 x GbE、RS232/422/485、DIN‑Rail 取付、ATEX/C1D2 認証
