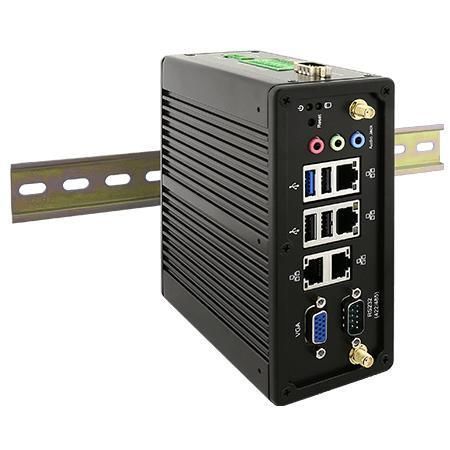

Box型PC IBDRW100-EX

DINレールIntel® Celeron N2930RS-232

製品概要
Winmate IBDRW100-EXは、Intel® Celeron® N2930を搭載したATEXおよびClass I, Division 2認定のDINレール組込型PCです。石油・ガスや化学処理などの危険区域向けに設計され、ファンレスのアルミ筐体、前面/上面アクセスのI/O、広い動作温度範囲により現場での信頼性の高い運用を実現します。

主な特徴

• ATEX Zone 2 (II 3G Ex nA IIC T4 Gc) および Class I, Division 2 認定
• 産業用オートメーションおよびDINレール取付設計
• Intel® Celeron® N2930 プロセッサ (1.83–2.16 GHz)
• 1 x RS232/422/485（ジャンパー切替）
• ギガビットLAN×4、USB3.0×1、USB2.0×3、VGA×1、オーディオ出力、絶縁DC入力
• ファンレス設計とアルミ筐体による受動的放熱
• 動作温度範囲：-20°C～60°C
• AWS IoT Greengrass認定

認証

• ATEX II 3G Ex nA IIC T4 Gc (Zone 2)
• Class I, Division 2, Groups A,B,C,D (C1D2)
• CE、FCC
• UL 508; CSA C22.2 No.142-m1987
• UL 60950-1; CSA C22.2 No. 60950-1-07; EN 62368-1
• EN 60079-0; EN 60079-15
• MIL-STD-810G（振動/衝撃オプション）

製品の特長と想定用途
ATEXおよびC1D2の二重認証とコンパクトなDINレールフォーマットにより、本機は危険区域でのリモートデータ収集、プロトコルゲートウェイ、HMIノードとして適しています。前面/上面配置のI/Oにより制御盤やフィールドボックスでの配線・保守が容易です。

システム仕様

• プロセッサ：Intel® Celeron® N2930（1.83–2.16 GHz）
• メモリ：1 x SO‑DIMM DDR3L 1600 MHz、4GB標準、最大8GBオプション
• ストレージ：mSATA SSD 128GB標準、256/512GBオプション、2.5"用SATA IIIオプション
• イーサネット：Intel® ギガビットイーサネットコントローラ ×4（WLAN装着時は1ポート無効化の場合あり）
• セキュリティ：TPM（オプション）
• OS：Windows 7 Embedded / Windows 10 IoT Enterprise (64-bit) / Ubuntu 20.04（オプション）
• 無線：mPCIe経由でWLAN/BT対応（オプション）；拡張：mPCIeスロット×2

機械仕様

• 寸法：139 x 65.4 x 152 mm
• 重量：約 1.5 kg
• 取り付け：DINレール
• 筐体：アルミニウム
• 冷却：ファンレス

環境仕様

• 動作温度：-20°C～60°C
• 保存温度：-40°C～80°C
• 動作湿度：10%～90% RH、結露なきこと
• 衝撃・振動：MIL-STD-810Gオプション

I/O ポート

• USB：1 x USB3.2 Gen1 (Type-A)、3 x USB2.0 (Type-A)
• シリアル：1 x RS232/422/485 DB9（デフォルト RS232）、1 x 絶縁RS422/485 DB9（デフォルト RS422）
• LAN：4 x ギガビット RJ45
• 映像：1 x VGA DB15
• オーディオ：Mic in；Line in；Line out
• DIDO：1 x 絶縁 5V 9-in/9-out DIO（20ピン端子台）、絶縁30Vオプションあり
• 電源入力：1 x 絶縁 9–36V DC（3ピン端子台）

電源

• 入力：9–36V DC 絶縁（3ピン端子台）
• アダプタ：12V 36W（標準アクセサリ）

操作 & ボタン

• リセットボタン ×1

付属品（標準 / オプション）

• 標準：100~240V AC→DCアダプタ、電源コード、DIDO用端子、オープンワイヤーケーブル、DINレール取付キット、ケーブルホルダー
• オプション：DINレール取付クリップ（DR-MC）、ケーブルホルダーキット（DR-CH）、追加mSATA/SSD、WLANモジュール

想定される用途例

• 坑口監視、化学タンクの監視、製油所のデータゲートウェイ、危険区域における産業オートメーションゲートウェイ

技術仕様

• モデル：IBDRW100-EX
• ブランド：Winmate
• CPU：Intel® Celeron® N2930（1.83–2.16 GHz）
• メモリ：4GB DDR3L（標準）、拡張可
• ストレージ：mSATA SSD 128GB（標準）；2.5"用SATA IIIオプション
• I/O：4 x GigE、4 x USB、RS232/422/485、VGA、オーディオ
• 電源：9–36V DC 絶縁
• 動作温度：-20°C～60°C
• 認証：ATEX Zone 2；Class I Div.2；CE；FCC；UL；CSA；EN 62368-1
