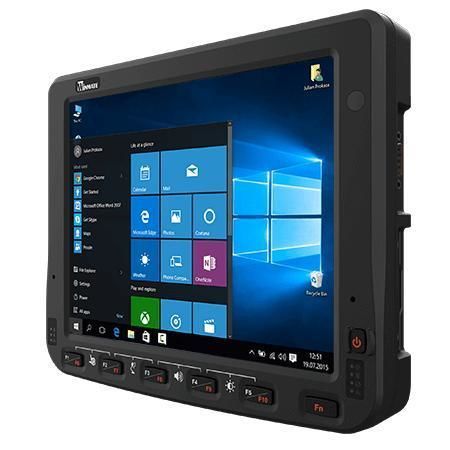

10.4インチ車両搭載端末 FM10AD-V

第12世代Intel® Core™Intel® Core i5-1235U13世代Intel® Core™

概要
Winmate FM10AD-Vは、Intel® 第12/13世代プロセッサを採用した10.4"車載端末で、倉庫物流、車両管理、フォークリフト運用向けに設計されています。IP65防水・防塵、MIL‑STD‑810Hの耐衝撃・耐振動、イグニッション対応の10–60V DC広電源入力、VESA／RAMマウント対応を備えます。

主な特長

• 10.4" 1024 x 768 PCAP マルチタッチ表示（400 nits 標準、800 nits オプション）
• Intel® 第12/13世代プロセッサ選択肢；TPM 2.0 ハードウェアセキュリティ
• IP65 等級；MIL‑STD‑810H 準拠（衝撃・振動）
• 10–60V DC の広電源入力（イグニッション制御対応）；ファンレス設計
• VESA 75 x 75 mm および RAM マウント対応；プログラム可能なファンクションキー
• オプション：WWAN（LTE/5G）、GNSS（GPS/GLONASS）、CANBus

認証

• IP65
• MIL‑STD‑810H（衝撃・振動）
• CE、FCC
• UL60950‑1 / EN60950‑1
• PTCRB、IC（ICES‑003）

ディスプレイ

• サイズ：10.4"；解像度：1024 x 768
• タイプ：Projected Capacitive Multi‑Touch（PCAP）
• 輝度：400 nits（標準）、800 nits（オプション）
• コントラスト比：1200:1；視野角：88/88/88/88
• タッチモード：手、スタイラス、手袋対応

システム仕様

• プロセッサ：Intel® Core™ i5‑1235U（標準）または i5‑1335U（オプション）
• メモリ：8GB（標準）；16GB / 32GB オプション
• ストレージ：128GB（標準）；256GB / 512GB オプション
• OS：Windows 10 IoT Enterprise LTSC（64bit）標準；Windows 11 IoT Enterprise オプション
• 無線：WLAN、Bluetooth；WWAN LTE/5G Sub‑6 オプション
• GNSS：GPS/GLONASS オプション
• センサー：Gセンサー、照度センサー、温度センサー

カメラ

• フロントカメラ：2 MP

機構

• 寸法：268 x 214 x 51 mm
• 重量：約 2.4 kg
• マウント：VESA 75 x 75 mm；RAM マウント対応
• 冷却：ファンレス設計

I/O ポート

• USB：USB 3.0 Type‑C x1；USB 2.0 x1
• シリアル：2 x RS232/422/485（標準 RS232）
• LAN：Gigabit LAN x1（PSE IEEE 802.3at 30W オプション）
• オーディオ：Mic‑in & Line Out（または DIDO と組合せオプション）
• Micro SD スロット；Dual‑Nano SIM スロット；6 個のLEDインジケータ
• DIDO：1 x DIDO（2xDI；2xDO）オプション；CANBus オプション

環境 & 耐久性

• 動作湿度：5%–95% RH 非結露
• 動作温度：-30°C ～ 60°C；保存温度：-30°C ～ 60°C
• 衝撃：MIL‑STD‑810H Method 516.8 Procedure I
• 振動：MIL‑STD‑810H Method 514.8 Procedure I
• 耐衝撃：EN62262 IK07；ESD：EN 61000‑4‑2（±8kV 直接、±12kV 空中）

制御 & 電源

• ボタン：電源ボタン x1；ファンクションボタン x6（Winsetでプログラム可能）
• 電源入力：10 V ～ 60 V DC（イグニッション制御対応）
• 標準電源付属品：Fuse Kit、1.8m 電源ケーブル、Power Converter Cable、150W アダプタ

セキュリティ & デバイス管理

• TPM 2.0 ハードウェアセキュリティ
• SOTI MobiControl 対応によるリモート管理

付属品（標準）

• Fuse Kit（FK‑FMD）
• 150W アダプタ（EA11301K）
• Power Converter Cable（PCC‑FM）
• 1.8m 電源ケーブル（PWC180‑AD）

付属品（オプション）

• Stylus キット；磁気マルチバンドアンテナ（VM10S）；GPS & LTE MIMO アンテナ（VM9C）
• RS232 / Audio / DIDO / CANBus ケーブル；WWAN アンテナ；LAN IP65 ケーブル；ケーブルクランプキット

取付ソリューション

• 取付例1（ドリル不要）：RAM クランプマウント + RAM アーム + RAM VESA ボール（RAM‑D‑247U‑4 / RAM‑D‑201U / RAM‑D‑2461U）
• 取付例2（ドリル）：ラウンドベース + RAM アーム + RAM VESA ボール（RAM‑D‑202U / RAM‑D‑201U / RAM‑D‑2461U）
• キーボード取付：Winmate キーボードアダプタプレート（PN:821009131600）

注意
取付方法および付属品は注文構成により異なります。画像は参考であり、実際の製品と異なる場合があります。
