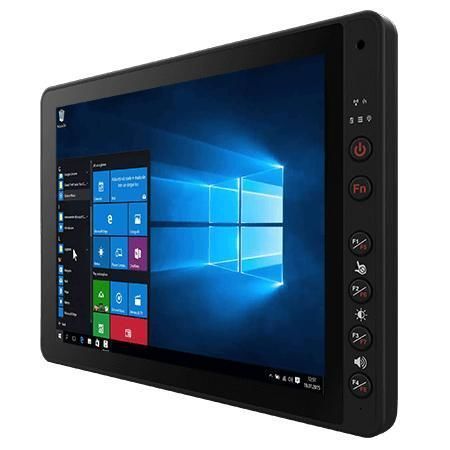

12.1インチ車両搭載端末 FM12E-V

Intel® Atom x6413EMIL-STD-810HIP 65

概要
FM12E-Vは、倉庫物流、車両管理、フォークリフト運用向けに設計された12.1インチの車載コンピュータです。車載環境向けに設計され、Intel Elkhart Lakeプロセッサ、PCAPマルチタッチディスプレイ、IP65防護、MIL-STD-810H準拠の耐振動・耐衝撃性能を備え、過酷な環境での安定動作を実現します。

主な特徴

• Intel® Elkhart Lake プロセッサオプション（x6413Eが標準）
• 12.1インチ 1024×768 PCAP マルチタッチディスプレイ（標準400 nits、オプション800 nits）
• 前面IP65保護およびMIL-STD-810H認証筐体
• 車載統合向け 10–60 V DC の広範囲入力（イグニッション制御対応）
• 動作温度範囲：-30 °C～60 °C
• VESAマウント対応およびファンレス設計

認証

• IP65
• MIL-STD-810H（耐衝撃・耐振動）
• CE、FCC、IC（ICES-003）
• UL60950-1、EN60950-1、PTCRB

製品詳細
振動・衝撃対策設計
MIL-STD-810H認証の堅牢筐体、ESD保護およびIK07の衝撃耐性を備え、車載での衝撃や振動に耐えます。

PCAPタッチスクリーン
指、手袋、スタイラス入力をサポートするプロジェクティブ・キャパシティブ方式のマルチタッチパネル。屋外用の高輝度オプションあり。

高性能CPU
標準はIntel Atom x6413E（1.5 GHz、最大3.0 GHz）。より高性能なElkhart Lake系CPUオプションも利用可能で、エッジ処理やグラフィックス性能を向上します。

Windows IoT対応
標準でWindows 10 IoT Enterprise LTSC（64-bit）を搭載。Windows 11 IoT Enterprise LTSC（64-bit）はオプションで、エンタープライズ管理やリモート管理に対応します。

極端な温度環境での信頼性
広い動作温度範囲とファンレス設計により、コールドチェーンや高温環境でも安定した動作が可能です。

仕様
表示

• サイズ：12.1 inches
• 方式：Projected Capacitive Multi Touch (PCAP)
• 解像度：1024 x 768
• 輝度：400 nits（標準）；800 nits（オプション）
• コントラスト比：1000:1
• 視野角：89/89/89/89
• タッチモード：指、スタイラス、手袋対応

システム仕様

• プロセッサ：Intel Atom x6413E 1.5 GHz（最大3.0 GHz）標準；x6425E、x7433RE、x7835REはオプション
• メモリ：4 GB 標準；8 GB / 16 GB オプション
• ストレージ：128 GB 標準；256 GB / 512 GB オプション
• セキュリティ：TPM 2.0、SOTI MobiControl準拠
• OS：Windows 10 IoT Enterprise LTSC（64-bit）標準；Windows 11 IoT Enterprise LTSC オプション
• 無線：WLAN、Bluetooth；WWAN 4G/LTE オプション；GNSS GPS/GLONASS オプション
• センサー：Gセンサー、照度センサー、温度センサー

カメラ

• フロントカメラ：2 MP

環境

• 動作湿度：5%～90% RH（結露なきこと）
• 動作温度：-30 °C～60 °C
• 保管温度：-30 °C～60 °C
• 衝撃：MIL-STD-810H Method 516.8 Procedure I
• 振動：MIL-STD-810H Method 514.8 Procedure I
• 防護等級：IP65
• 耐衝撃：EN62262 IK07
• ESD：EN 61000-4-2、±8kV 直接＆±12kV 空中放電

I/O

• USB：1 x USB Type-C；1 x USB 2.0 Type-A
• シリアル：2 x RS232/422/485（デフォルト RS232）
• LAN：1 x Gigabit LAN（デフォルト）；PSE（IEEE 802.3at 30W）オプション
• オーディオ：1 x Audio（Mic in & Line out）オプションでDIDO選択可
• SDカード：1 x Micro SDスロット
• SIM：1 x Dual-Nano SIMスロット
• インジケータ：4 x LED（WLAN、UPS battery、HDD、Heater）
• DIDO：1 x DIDO（2 DI；2 DO）オプション
• CANBus：1 x CANBus オプション

機械的仕様

• 寸法：306.6 x 225 x 56.6 mm
• 重量：約2.4 kg
• 取付：VESA 75 x 75 mm
• 冷却方式：ファンレス設計

電源

• バッテリ：オプション 400 mAh UPS（約20分バックアップ）
• 電源範囲：10–60 V DC（イグニッション制御対応）
• 消費電力：典型45 W

付属品
標準付属品

• 1.8 m 電源ケーブル（Fuse Kit 含む、PWC180 / PCC-FM / FK-FMD 参照）
• 84Wアダプタと電源ケーブル；クイックスタートガイド

オプション（例）

• 磁気マルチバンドコンボアンテナ（VM10S）、GPS & LTE MIMOアンテナ（VM9C）
• RS232 & オーディオケーブル、GPSアンテナ、WWANアンテナ
• スタイラスキット、RS232 & CANBusケーブル、IP65 LAN/USBケーブル、取付キット

取り付け例
取り付け1 – No-Drill ソリューション（例）

• フォークリフト用RAMクランプマウント：RAM-D-247U-4；RAMアーム RAM-D-201U；RAMボール RAM-D-2461U

取り付け2 – Drill ソリューション（例）

• RAMラウンドベース RAM-D-202U；RAMアーム RAM-D-201U；RAMボール RAM-D-2461U

注意

• 図や表は例示です。実際の取付方法はモデルやオプションにより異なります。
• 発注前に必要なI/O、取付、電源条件を確認してください。
