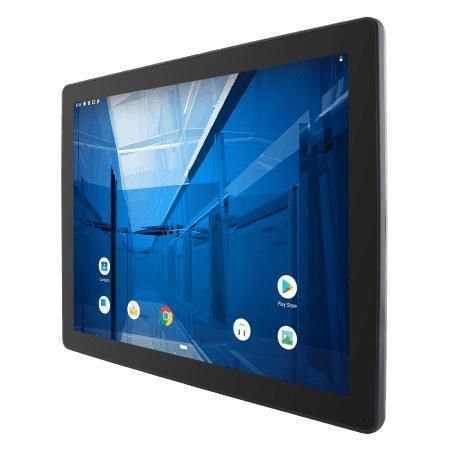

マルチタッチスクリーンパネルPC R15IM3S-PTC3

PCAP 容量型タッチスクリーン15インチ1024 x 768

概要
Winmate R15IM3S-PTC3 は、機械制御、工場の自動化、およびオペレータ用 HMI ステーション向けに設計された 15.0 インチ PT シリーズ HMI パネルPC です。省電力の ARM A53 クアッドコア、P-CAP マルチタッチディスプレイ、ファンレス冷却、前面 IP65 保護を備え、現場での信頼性と長期供給を想定しています。

主な特徴

• 15.0 インチ 1024 x 768 表示、Projected Capacitive (P-CAP) マルチタッチ
• ARM A53 クアッドコア 2.0 GHz プロセッサ
• ファンレス設計と超低消費電力
• オンボード 32 GB eMMC ストレージ、4 GB LPDDR4 メモリ
• 標準: Android 11（Android 13 へアップグレード可）、オプションで各種 Linux
• 前面 IP65 保護
• 汎用マウント（VESA 対応）、PoE PD オプション（IEEE 802.3at）

製品のハイライト
省エネな ARM プラットフォーム: ARM A53 により HMI 用の十分な演算性能を低消費電力で提供し、Android アプリの統合を容易にします。

フラットデザインで清掃しやすい前面: フラッシュガラスにより埃の堆積を抑え、産業現場のメンテナンス性を向上します。

柔軟な設置性: VESA を含む汎用マウントに対応し、パネル、壁面、デスク、車載など多様な設置に対応します。

P-Cap タッチと耐久ガラス: マルチタッチ入力、傷に強い保護ガラス、安定したタッチ応答でオペレータ操作を支援します。

前面 IP65 保護: 前面シールにより粉塵や水しぶきから保護し、過酷な生産環境での可用性を高めます。

認証
CE、FCC、Front IP65

付属品
クイックスタートガイド（紙）、AC アダプタ 12V/50W、電源ケーブル、3 ピン端子台 → DC ジャック

ソフトウェア & OS
標準: Android 11（Android 13 へアップグレード可）。オプション: Linux Yocto 5.15.47 with Qt 5.15、Linux Ubuntu Server 22.04。

利用シーン
産業用 HMI、機械制御、工場のオペレータステーション、OEM やシステムインテグレータ向けの低消費電力で現場実績のある HMI ハードウェア導入。

技術仕様

• 表示 — サイズ: 15.0 inches
• 表示 — タッチ / ガラス: Projected Capacitive Multi Touch Screen (P-CAP)
• 表示 — 解像度: 1024 x 768
• 表示 — パネル輝度: 350 nits
• 表示 — コントラスト比: 800:1
• 表示 — 視野角: 80, 80, 70, 80
• 表示 — アクティブエリア: 304.128 x 228.096 mm
• プロセッサ: ARM A53 (Quad Core 2.0 GHz)
• メモリ: 4 GB LPDDR4
• ストレージ: オンボード eMMC 32 GB
• OS: Android 11 (Android 13 へアップグレード可) — 標準; オプション: Linux Yocto 5.15.47 with Qt 5.15; Linux Ubuntu Server 22.04
• 動作湿度: 10% ～ 90% RH（非結露）
• 動作温度: 0°C ～ 50°C
• 保管温度: -10°C ～ 60°C
• IP 等級: Front IP65
• 認証: CE、FCC
• 寸法: 352.5 x 276.7 x 45.45 mm
• 取り付け: VESA mount
• 筐体: プラスチック
• 冷却方式: ファンレス設計
• I/O - USB: 2 x USB 2.0, 1 x USB OTG
• I/O - シリアル: 1 x RS232 (Default) / 422 / 485
• I/O - LAN: 1 x RJ45、PoE オプション (PD, IEEE 802.3at)
• オーディオ: 2 x スピーカー
• SD スロット: 1 x Micro SD (最大 32 GB)
• 電源: 12V DC（端子台）
• PoE: Power Device (PD)、IEEE 802.3at (25 W)
• ボタン / 操作部: 1 x Power Button、1 x Reset Button
