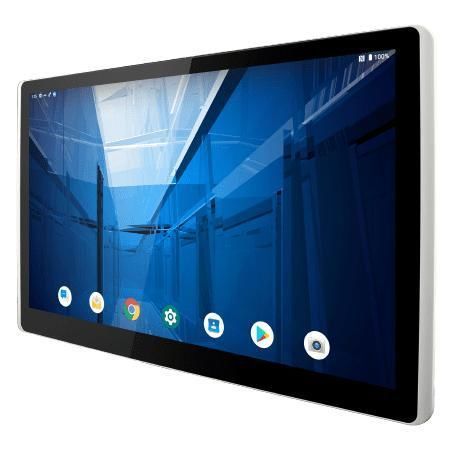

マルチタッチスクリーンパネルPC W15IM3S-PTA3

PCAP 容量型タッチスクリーン15.6インチ1920 x 1080

概要
Winmate W15IM3S-PTA3は、ARM A53 Quad Core 2.0 GHzを搭載した15.6インチのHMIパネルPCで、Android 11（Android 13へアップグレード可）を実行します。機械制御、工場自動化、オペレーターHMI向けに設計され、ファンレス動作、超低消費電力、オンボード32GB eMMC、4GB LPDDR4、P-CAPマルチタッチディスプレイ、前面IP65を備えています。

主な特徴

• 15.6インチ 1920 x 1080、P-CAPマルチタッチスクリーン
• ARM A53 クアッドコア 2.0 GHz プロセッサ
• ファンレス冷却と超低消費電力設計
• オンボード32GB eMMCストレージ
• オンボード4GB LPDDR4メモリ
• Android 11 搭載 HMI パネルPC（Android 13へアップグレード可能）；Linux Yocto、Ubuntu Serverはオプション
• 前面IP65による防塵・防水保護
• AndroidまたはLinuxのOSサポート

製品の注目ポイント

• 省エネルギーなARMプラットフォームにより低消費での演算処理を実現
• True-flat設計で清掃が容易、ゴミの滞留を低減
• VESA等の取り付けオプションで壁面、デスク、車載など多様な設置に対応
• 傷に強いP-Capガラスカバーで指操作のマルチタッチをサポート
• 前面IP65シールにより過酷な産業環境でも防塵・防水性能を確保

認証

• Front IP65
• FCC
• CE

仕様 / 技術仕様

• 表示 - タッチ/ガラス: Projected Capacitive Multi Touch Screen
• 表示 - サイズ: 15.6 inches
• 表示 - 解像度: 1920 x 1080
• 表示 - 輝度: 400 nits
• 表示 - コントラスト比: 800:1
• 表示 - 視野角: 85/85/85/85
• 表示 - アクティブエリア: 344.16 x 193.59 mm
• システム - プロセッサ: ARM A53 (Quad Core 2.0 GHz)
• システム - メモリ: 4 GB LPDDR4 (オンボード)
• システム - ストレージ: Onboard eMMC 32 GB
• システム - OS: Android 11（標準、Android 13へアップグレード可）；Linux Yocto 5.15.47 + Qt 5.15（オプション）；Ubuntu Server 22.04（オプション）
• 環境 - 動作湿度: 10%〜90% RH（非結露）
• 環境 - 動作温度: 0°C〜50°C
• 環境 - 保存温度: -10°C〜60°C
• 環境 - IP等級: Front IP65
• 認証: CE、FCC
• 機械 - 寸法: 387.8 x 232.9 x 40 mm
• 機械 - 取付: VESA mount (100 x 200, 100 x 100, 75 x 75 mm)
• 機械 - エンクロージャ: プラスチック
• 機械 - 冷却方式: ファンレス設計
• I/O - USB: 2 x USB 2.0, 1 x USB OTG
• I/O - シリアル: 1 x RS232 (Default) / 422 / 485
• I/O - LAN: 1 x RJ45, PoEオプション (PD, IEEE 802.3at)
• I/O - オーディオ: 2 x スピーカー
• I/O - SDカードスロット: 1 x Micro SD (最大32 GB)
• 付属品: Quick Start Guide (hardcopy), AC Adapter 12V/50W, Power Cord, 3-pin terminal block to DC jack
• 電源 - 定格: 12 V DC（端子ブロック経由）
• 電源 - PoE: Power Device (PD) IEEE 802.3at 対応（25 W）
• 操作 - ボタン: 1 x 電源ボタン、1 x リセットボタン
