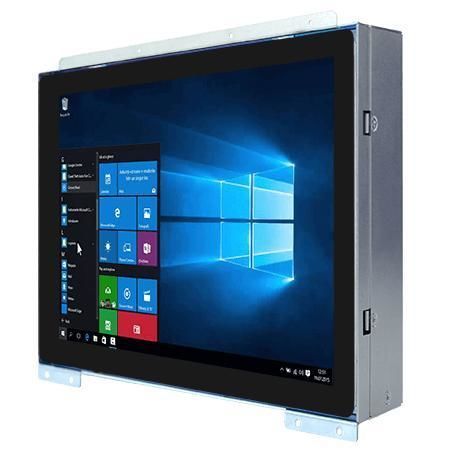

マルチタッチスクリーンパネルPC R15IP7T-POC3

PCAP 容量型タッチスクリーン15インチ1024 x 768

製品概要
Winmate R15IP7T-POC3 は、Intel® Pentium® N4200 を搭載した 15 インチ PO シリーズの HMI パネル PC です。機械制御、工場の自動化、オペレーター HMI 向けに設計され、柔軟なストレージと豊富な I/O、前面 IP65 を備えた産業用途向けモデルです。

主な特徴

• 15.0" 表示、1024 x 768、300 nits、コントラスト 2000:1
• Intel® Pentium® N4200（1.10 GHz、最大 2.5 GHz）
• M.2 SSD と 2 x SATA III（2.5" HDD/SSD）による柔軟なストレージ
• 豊富な I/O：4 x USB3.0、2 x Gigabit LAN、シリアル、DP（標準）、HDMI/VGA（オプション）
• 12 V DC 入力（Din4）、金属筐体のファンレス設計、前面 IP65

タッチと表示
投射型静電容量方式（PCAP）のマルチタッチに対応し、マルチフィンガー操作で正確な操作性を提供します。視野角や輝度は屋内 HMI 用に最適化されています。

設計・機械特性
フラットベゼルのオープンフレーム設計でキオスクや組み込み用途に適合。標準はオープンフレーム、パネルマウントや VESA 取り付けも選択可能。ファンレス金属筐体により信頼性の高い運用が可能です。

接続性 & I/O

• 2 x Intel® Gigabit LAN (RJ45)
• 4 x USB3.2 Gen1 Type‑A
• シリアル：1 x RS232/422/485（標準は RS232）、1 x RS232
• 映像：1 x DP1.2（標準）；1 x HDMI 1.4（オプション）；1 x VGA（オプション）
• オーディオ：Mic‑in、Line‑out、スピーカー x2

認証

• CE
• FCC

用途

• 産業用 HMI、オペレーターコンソール
• 機械制御、工場自動化
• セルフサービスキオスク、組み込み統合
• 対象業界：製造、銀行、医療、輸送、小売

仕様 / 技術仕様

• 表示：15.0"、解像度 1024 x 768、タッチ：Projected Capacitive Multi‑Touch
• 輝度：300 nits、コントラスト比：2000:1、視野角：88/88/88/88、表示有効領域：304.1 x 228.1 mm
• プロセッサ：Intel® Pentium® N4200（1.10 GHz ベース、最大 2.5 GHz）
• メモリ：デュアルチャネル SO‑DIMM (DDR3L) 最大 16 GB
• ストレージ：128 GB SSD（標準）；オプション 256/512 GB/1 TB；2 x SATA III（2.5" SSD/HDD、オプション、RAID対応）；1 x M.2 2242 B‑key（SATA III）
• イーサネット：2 x Intel® Gigabit Ethernet
• セキュリティ：TPM 2.0
• OS（オプション）：Windows 10 IoT Enterprise (64‑bit)；Linux Ubuntu 18.04 / 20.04
• WLAN/BT：M.2 2230 E‑key によるオプション対応
• 寸法：360 x 274 x 63 mm；重量：4.1 kg
• 取付け：Open frame（標準）；Panel mount（オプション）；VESA（オプション）
• 筐体：金属；冷却：ファンレス
• 動作湿度：10%–90% RH（非凝縮）；動作温度：0°C–50°C；保存温度：-10°C–60°C
• 前面 IP 等級：IP65；認証：CE、FCC
• USB：4 x USB3.2 Gen1x1 (Type‑A)
• シリアルポート：1 x RS232/422/485（標準 RS232）、1 x RS232
• 映像出力：1 x DP1.2（標準）；1 x HDMI 1.4（オプション）；1 x VGA（オプション）
• オーディオ：1 x Mic‑in；1 x Line‑out；2 x スピーカー
• 拡張：1 x M.2 2242 B‑key（SSD）；1 x M.2 2230 E‑key（Wi‑Fi）；1 x PCIe 2.0 x1
• 表示/操作：電源 LED、ストレージ LED、輝度調整ノブ、電源ボタン、リセットボタン
• 電源入力：1 x 12V DC Din4 コネクタ；アダプタ：12V 50W
• 付属品：100–240V AC→DC アダプタ、電源コード、VESA ネジ、ドライバ＆マニュアル
