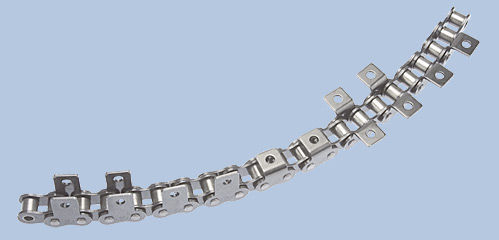

サイドボーチェーン

アタッチ

サイドボウチェーンの構造は、ISO 606に準拠したローラーチェーンに似ています。 ただし、ローラチェーンとは対照的に、チェーンジョイントを修正すると、特定のスペースやカーブ方向に適応できます。 チェーンリンクの横方向の曲げ能力は、特別に加工されたピンを使用するか、ピンとブッシングの間のより大きな公差によって達成されます。 内部リンクと外部リンクの間の側方バックラッシュは、それに応じて調整されます。 それぞれの設計に応じて、250mmの曲線半径でチェーンを使用できます。 通常、サイドボウチェーンは、通常のジョイントの柔軟性とは別に、カーブ移動能力が必要な搬送システムで使用されます。 特別に機械加工されたピンを備えたサイドボウチェーンには、すべての通常のアタッチメントと特別なプレートを装備することができます。 しかし、その設計のために、それらは小さなベアリング面積を有し、その結果、同等のローラチェーンよりも低い負荷にのみ適している。 より大きな公差を持つ設計では、それぞれのローラチェーンと比較してピンの直径が小さくなりました。 それに応じて、外板の穴ピッチを修正しました。 アタッチメントは、個々の追加コンポーネントとして提供することができます。 ベアリング面積は、同等のローラチェーンの面積よりも小さくなっています。
