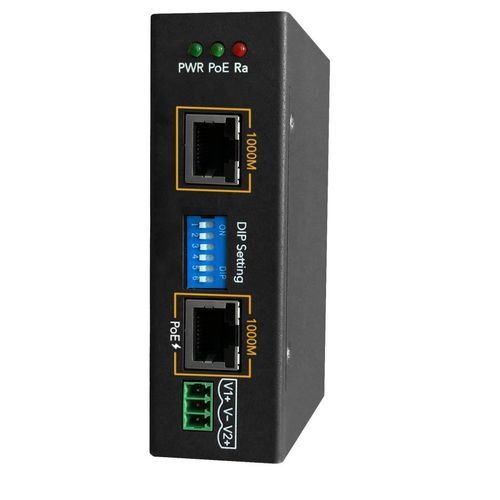

IEEE 802.3PoEインジェクター DP101-TX90

DINレールIP40FCC

DP101-TX90は、過酷な環境での堅牢な電力供給と信頼性の高いデータ接続を目的に設計された工業用90W PoE（Power-over-Ethernet）インジェクターです。IEEE 802.3af/at/bt をサポートし、インテリジェントなPD検出と4ペア給電に対応します。

主な特長

• IEEE 802.3af/at/bt に準拠したPoEインジェクター。802.3btのAlternative-AおよびAlternative-B（4ペア給電）をサポートし、PoE/PSEポートで最大90Wを供給可能。
• 10/100/1000 Mbpsイーサネットをサポートし、Auto-MDI/MDI-XおよびPDおよびアップリンク機器への自動リンク速度ネゴシエーションに対応。
• スマートPoE検出アルゴリズム：PDの種類（標準/非標準）を自動判定し、非標準PDには制限電力を供給して安全に動作させます。
• レガシー機器や非標準PDを安全に給電するための手動電力制御モードを搭載。DIPスイッチによりPoEの電力予算（クラス0–8）を設定可能、または自動モードを選択可能。
• 複数の保護機能：過電圧保護（OVP）、過電流保護（OCP）、過温度保護（OTP）を備え、システムアラーム表示と自動シャットダウン/復帰動作を実装。
• 工業用途向けの強化設計：動作温度 -40°C～75°C、IP40相当の金属（スチール）筐体、IEC 61000-6-2 / IEC 61000-6-4 による産業用EMC適合。
• DINレール取付キット付きの小型パームサイズ筐体で、制御盤や狭小スペースへの整理された設置が可能。

業界別の主な用途

• 工場オートメーション — リアルタイム機械通信
• 鉄道軌道脇 — PLC通信
• 無人通信局 — イーサネット／光ファイバ変換

仕様

• 型番: DP101-TX90
• Brand: WoMaster
• 準拠規格: IEEE 802.3 10Base-T、IEEE 802.3u 100Base-TX、IEEE 802.3ab 1000Base-T、IEEE 802.3af/at/bt PoE (PSE-Injector)
• イーサネットポート: Data In: RJ-45（100/1000 Mbps対応）；PoE/PSE出力: RJ-45（100/1000 Mbps対応）
• PoE給電方式: IEEE 802.3af/at Alternative-A（2ペア）；IEEE 802.3bt Alternative-A + Alternative-B（4ペア）
• PoE動作モード: Autoモード（PoEシーケンス：検出、分類、給電、切断）およびManualモード（PoEシーケンスをバイパスして直接給電）；DIPスイッチでAuto/Manualおよび手動クラス選択を設定
• PoE電力予算: IEEE 802.3af: 標準15W（@48 V、定格46–57 V）；IEEE 802.3at: 標準30W（@52 V、定格50–57 V）；IEEE 802.3bt: 標準90W（@55 V、定格53–57 V）
• 入力電圧・電源: 定格54 VDC；規格に応じた範囲（46–57 VDC / 50–57 VDC / 53–57 VDC）；3ピン着脱式端子（電源冗長 V1+, V2+, V- COM）および逆極性保護
• 入力電流: 0.04 A @54 V（PD負荷なしのフルトラフィック時）
• 消費電力（最大）: 106 W @54 VDC（フルトラフィックおよびPD負荷時、予備15%を推奨）
• PoE保護: OVP / OCP / OTP；故障時はPSE出力を無効化し、故障解消後に再開；OTP閾値 — 内部温度が150°C超でシャットダウン、129°C未満で復帰
• システムLED: Power（緑点灯）；PoE（PoE動作時に緑点灯）；Ra Alarm（OCP/OVP/OTP発生時に赤点灯、PSEチップ温度>129°Cで赤点滅）
• DIPスイッチ: DIP1 = アラーム表示；DIP2 = PoE有効；DIP3–6 = PoE Auto/Manualおよびクラス選択（0000 = 自動分類；手動クラス0001–1000 = クラス1–8；1111 = Auto）
• 機械仕様: 取付方式 — DINレール；筐体材質 — スチール；寸法 — 30 (W) x 103 (H) x 82 (D) mm（DINクリップ除く）；防水防塵 — IP40；重量 — 315 g（パッケージ除く）
• 梱包: 54個/カートン（50×39×52 cm、総重量 約29 kg）
• 環境: 動作温度・湿度 — -40°C ~ 75°C、0%~95% 非結露 (I-Grade)；保管温度 — -40°C ~ 80°C
• 信頼性・安全: MTBF > 200,000 時間；Hi-Pot: 電源/イーサネットポート～筐体接地間 AC 1.0 KV
• 保証: 5年
