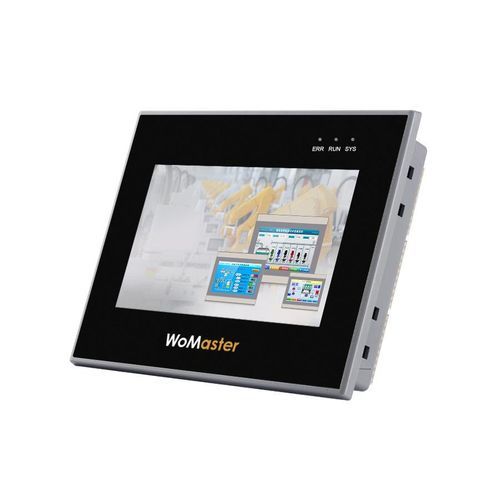

タッチスクリーンHMI HE7

抵抗タッチスクリーン投影容量方式タッチスクリーン容量方式タッチスクリーン

製品概要
WoMaster HE7 は、7インチのタッチスクリーン HMI と PLC を統合したオールインワン機器です。STEP 7-MicroWIN SMART および S7-200 SMART 命令に対応し、機械・システム統合向けの複数の有線インターフェースを備えています。

主な特長

• ローカル操作と表示のための統合型7インチ TFT タッチディスプレイ（800 x 480）
• STEP 7-MicroWIN SMART 対応（S7-200 SMART 命令セット）。除外：一部ウィザード（motion/web/data logging/PROFINET）や通信ライブラリの特定項目
• 光結合（オプト）分離されたデジタル入出力、正/負トリガ対応
• 高速カウンタおよびデュアル高速度パルス出力による動作制御・計数対応
• 停電時データ保持対応のリアルタイムクロック（交換可能なボタン電池）
• 複数の通信ポート：Ethernet（PLC & HMI ポート）、RS485（2ポート）、USB。S7-TCP、PUT/GET、OUC、MODBUS TCP/RTU、PPI、USS、free-port モードをサポート

PLC / 通信
通信ポート：PLC Ethernet ポート 1、HMI Ethernet ポート 1、RS485 ポート 2（port 0、port 1）、USB ポート 1。
接続：PLC ネットワークポートはプログラミング機（PG）接続および複数同時接続（OUC アクティブ/パッシブ、PUT/GET、S7-TCP）をサポート。Ethernet：10/100 Mbps 自動適応。RS485：PPI、MODBUS RTU、USS、free port。USB：プログラムダウンロードとストレージ用。
デジタル I/O：最大16デジタル入力（スイッチ接点またはレベル、正/負トリガ）、出力はモデルによりリレー/トランジスタ仕様。
アナログ I/O：アナログ入力4ch（0–10 V または 0–20 mA、12bit）、アナログ出力2ch（0–10 V または 0–20 mA、12bit）。PT100：2ch、-50〜300 °C。

タッチスクリーン
表示：7インチ TFT、800 x 480、16.7M色。タッチ：4線抵抗式または高精度静電容量式オプション。メモリ：Flash 128 MB、RAM 128 MB。輝度 400 cd/m²、バックライト寿命 >30,000 時間。

システム
プログラムメモリ：24 KB；データメモリ：16 KB；保持メモリ：10 KB。交換可能バッテリによる RTC。電源：20–28 V DC、逆接続保護あり。消費電力：10 W。動作温度：-10 °C〜+50 °C。寸法：212 x 157 x 41 mm。

発注情報（モデルバリエーション）

• HE7-MC0701NE-16MR：8 DI、8 DO（リレー）、4 AI、2 AO、2 PT100、2 RS485、1 HMI Ethernet、1 PLC Ethernet、1 USB、6カウント、24 VDC
• HE7-MC0701NE-16MRT：8 DI、4 DO リレー + 4 DO トランジスタ、4 AI、2 AO、2 PT100、2 RS485、パルス出力、24 VDC
• HE7-MC0701NE-24MR：16 DI、8 DO（リレー）、4 AI、2 PT100、1 RS485、1 HMI Ethernet、1 PLC Ethernet、1 USB、10カウント、24 VDC
• HE7-MC0701NE-24MRT：16 DI、4 DO リレー + 4 DO トランジスタ、4 AI、2 PT100、1 RS485、パルス出力、24 VDC
• HE7-MC0701NE-32MR：16 DI、16 DO（リレー）、4 AI、2 AO、2 PT100、2 RS485、24 VDC
• HE7-MC0701NE-32MRT：16 DI、12 DO リレー + 4 DO トランジスタ、4 AI、2 AO、2 PT100、2 RS485、パルス出力、24 VDC

技術仕様

• モデル / シリーズ：HE7
• ブランド：WoMaster
• 表示：7インチ TFT、800 x 480、16.7M 色
• タッチ：4線抵抗式または高精度静電容量式
• Flash / RAM：128 MB / 128 MB
• プログラムメモリ：24 KB；データメモリ：16 KB；保持メモリ：10 KB
• 電源：20–28 V DC；消費電力：10 W；逆接続保護
• 動作温度：-10 °C〜+50 °C
• 寸法：212 x 157 x 41 mm
• デジタル入力：最大16（正/負トリガ）
• デジタル出力：リレー/トランジスタバリエーション（リレー最大点当たり 2.0 A；トランジスタ最大点当たり 0.75 A）
• アナログ入力：4（0–10 V または 0–20 mA）、12bit、±0.8% FS
• アナログ出力：2ch（0–10 V または 0–20 mA）、12bit、±0.8% FS
• PT100 入力：2ch；分解能 0.1 °C；±1 °C；範囲 -50〜300 °C
• 高速カウンタ / パルス出力：複数の HS チャネル；デュアル 100 kHz パルス出力
• 通信：1 PLC Ethernet + 1 HMI Ethernet；S7-TCP、PUT/GET、OUC、MODBUS TCP 対応；2 RS485（MODBUS RTU、PPI、USS、free port）；1 USB
