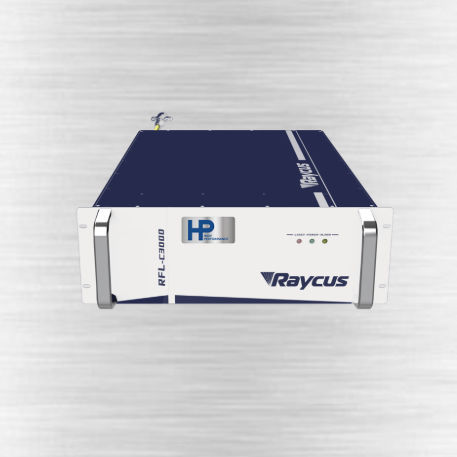

CWレーザー RFL-C3000S-HP

ファイバー赤高出力

製品概要
HPシリーズの連続波（CW）単一モジュール光ファイバーレーザーは、300～40000 Wの出力レンジをカバーします。安定した出力、統合モニタリング、および強化された安全機能を備えています。シャッター、オプトカプラ、特定の制御インタフェースなどのカスタマイズが可能で、新エネルギー、自動車、太陽光、積層造形、レーザー研究などの産業用途に対応します。

モデル
RFL-C3000S-HP

技術的特徴

• 出力不安定度が低い（±1.5%）
• 高反射対策の複数機構を搭載
• 柔軟な制御オプション：有線およびフィールドバス（DeviceNet / Profinet / EtherCAT 等）
• 安全基準適合：CEおよびPLdの要件を満たす
• インテリジェントモニタリング：可視ビーム、反射ビーム、漏洩ビームの信号監視とリアルタイム状態制御
• 産業用途での精密かつ効率的な加工を想定して設計

光学特性

• 平均出力（W）：3000
• 中心波長（nm）：1080 ±5
• 最大変調周波数（kHz）：5
• 出力不安定度：±1.5%
• 赤色パイロットレーザー：あり

出力特性

• 出力コネクタ：QBH（カスタマイズ可）
• 出力ファイバ芯径（μm）：50（カスタマイズ可）
• ビーム品質 BPP（mm·mrad）：1.5–2
• 偏光状態：ランダム
• 出力ファイバ長（m）：20（カスタマイズ可）

電子制御特性

• 入力電源（V AC）：360–510、三相四線接続
• 制御モード：RS232、AD、Ethernet、DeviceNet、Profinet、EtherCAT（カスタマイズ可）
• 出力調整範囲（%）：10–100

その他の特性

• 寸法（mm）：485 × 172 × 727（ハンドル含む）
• 重量（kg）：<65
• 冷却方式：水冷
• 動作温度（℃）：10–40

用途

• 精密切断
• 金属溶接
• 板金穿孔
• 金属彫刻
• 表面処理
• 3Dプリント / ラピッドプロトタイピング

産業分野

• 金属加工
• 自動車製造
• 造船 / 航空宇宙
• 冶金

技術仕様

• モデル：RFL-C3000S-HP
• 平均出力：3000 W
• 中心波長：1080 ±5 nm
• 最大変調周波数：5 kHz
• 出力不安定度：±1.5%
• ビーム品質（BPP）：1.5–2 mm·mrad
• 偏光：ランダム
• 出力コネクタ：QBH（カスタマイズ可）
• 出力ファイバ芯径：50 μm（カスタマイズ可）
• 出力ファイバ長：20 m（カスタマイズ可）
• 入力電源：360–510 V AC、三相四線
• 制御インタフェース：RS232、AD、Ethernet、DeviceNet、Profinet、EtherCAT
• 出力調整範囲：10–100%
• 寸法：485 × 172 × 727 mm（ハンドル含む）
• 重量：<65 kg
• 冷却：水冷
• 動作温度：10–40 ℃
