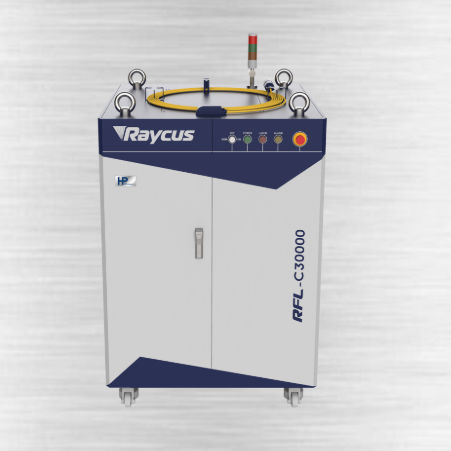

CWレーザー光源 RFL-C30000M-HP

ファイバー赤溶接用

製品概要
Raycus が開発した HP シリーズの CW 多モジュールファイバーレーザーは、4 000 W から 30 000 W の出力範囲をカバーします。本製品は高い電気光学変換効率、良好なビーム品質、高いエネルギー密度を備え、工業用途向けの統合に適しています。広い変調帯域、長寿命、無保守運転をサポートし、溶接、精密切断、溶融・被覆（クラッディング）、表面処理、3D プリンティングなどに適用されます。ロボットとの統合により柔軟な製造セルでの使用が可能です。

技術的特徴

• 高い電気光学変換効率
• 出力ファイバ長のカスタマイズ対応
• 出力ケーブル：QD
• メンテナンスフリー運転
• 広い変調周波数範囲
• 高い出力不安定性
• 複数の高反射防止機構
• 各種制御方式：ハードワイヤ／バス制御インターフェース
• 高い安全基準：CE、PLD 要件に適合
• インテリジェント監視機能：可視光信号、反射ビーム、漏れビームの監視およびリアルタイム状態制御
• 産業用途での性能最適化：より効率的で高精度な加工

光学特性

• 平均出力 (W)：30000
• 中心波長 (nm)：1080 ±5
• 最大変調周波数 (kHz)：5
• 出力安定度：±1.4%
• 赤色レーザー：有

出力特性

• 出力コネクタ：QP
• 出力ファイバ芯径 (μm)：150
• BPP (mm·mrad)：≤4.3
• 偏光状態：ランダム
• 出力ファイバ長 (m)：30（カスタマイズ可能）

電子制御特性

• 入力電源 (V AC)：360–510、三相四線接続
• 制御モード：Ethernet、DeviceNet、PROFINET、PROFIBUS
• 出力調整範囲 (%)：10–100

その他の特性

• 寸法 (mm)：1050 × 1540 × 1290（ハンドル含む）
• 重量 (kg)：<900
• 冷却方式：水冷
• 動作温度 (℃)：10–40

用途

• 切断
• 溶接
• クラッディング
• 表面処理

技術仕様

• Brand: Raycus
• 型番：RFL-C30000M-HP
• シリーズ：HP-Series Multi-module CW Fiber Laser
• 平均出力：30000 W
• 中心波長：1080 ±5 nm
• 最大変調周波数：5 kHz
• 出力安定度：±1.4%
• 出力コネクタ：QP
• 出力ファイバ芯径：150 μm
• BPP：≤4.3 mm·mrad
• 偏光：ランダム
• 出力ファイバ長：30 m（カスタマイズ可能）
• 入力電源：360–510 V AC、三相四線
• 制御インターフェース：Ethernet、DeviceNet、PROFINET、PROFIBUS
• 出力調整範囲：10–100%
• 寸法 (mm)：1050 × 1540 × 1290（ハンドル含む）
• 重量：<900 kg
• 冷却：水冷
• 動作温度：10–40 ℃
