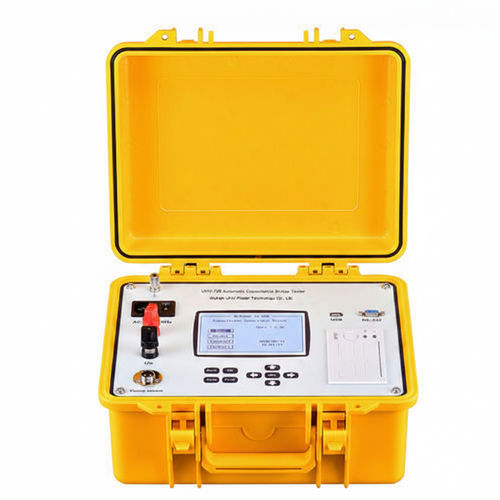

インピーダンス試験機 UHV-725

容量出力周波

UHV-725自動容量・インダクタンステスタは、補償コンデンサの相ごとの静電容量、総容量、インダクタンスを測定する機器です。配線と操作を簡便にし、保守作業の負荷を軽減して現場試験の効率と安全性を向上させるよう設計されています。

特徴

• 並列コンデンサ群の単一静電容量を配線を切断せずに測定可能。測定値とともに電圧、電流、損失、周波数、インピーダンスなどを表示します。
• 測定したインダクタンス値を表示しつつ、電圧、電流、損失、容量、周波数、インピーダンスなどの関連データを表示できます。
• 測定電流値を表示し、周波数などの関連パラメータも同時表示可能です。
• グループコンデンサの測定に加え、Δ（デルタ）型およびY（スター）型の測定に対応します。
• 320×240の大型LCDを搭載し、メニュー表示（中国語）により操作が容易です。
• 大容量不揮発性メモリを内蔵し、各テストオプションごとに最大256セットのデータを保存できます。
• 内蔵USBインターフェースにより、保存データをエクスポートしてレポート作成が容易です。
• 高精度リアルタイムクロックを内蔵し、測定データの日時校正が可能です。
• 高速マイクロサーマルプリンタを搭載し、測定値や履歴データの印字が可能です。
• テスト電源に過電流保護を備え、出力短絡による機器損傷を防ぎます。

測定範囲と精度

• 測定範囲:
  • 静電容量: 2 μF 〜 2000 μF
  • インダクタンス: 5 mH 〜 5000 mH
  • 電流: 20 mA 〜 2000 mA
• 測定精度:
  • 静電容量: ±(1% 読み取り値 + 2 桁)
  • インダクタンス: ±(1% 読み取り値 + 5 桁)
  • 電流: ±(1% 読み取り値 + 2 桁)

仕様（主な仕様）

• 外形寸法: 345 mm × 295 mm × 175 mm
• 本体質量: 約 7 kg
• 動作周囲温度: -10 ℃ 〜 50 ℃
• 周囲湿度: ≤85% RH
• 使用電源: AC 220 V ±10%
• 電源周波数: 50 ±1 Hz
