容量試験機 UHV-720

コイル電気装置コンデンサー

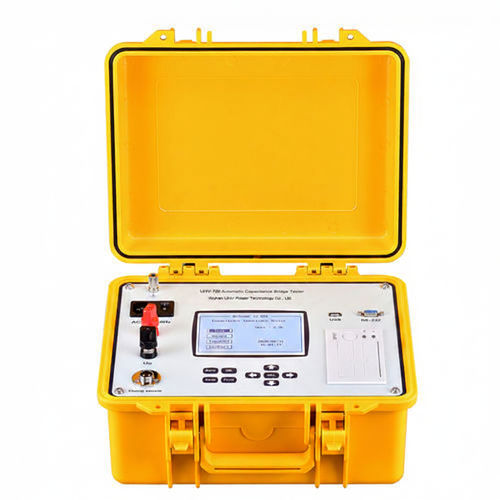

UHV-720 は、産業用途および試験室用途向けの自動容量ブリッジテスタです。並列コンデンサ群の単一コンデンサ（△型・Y型を含む）を回路を切断せずに測定可能で、静電容量・インダクタンス・抵抗・電流・電圧の測定値と関連パラメータを表示します。データは内部メモリに保存でき、USBでのエクスポートや本体プリントが可能です。

主な機能

• 現場での運転中テストに適した、並列コンデンサ群から単一コンデンサをワイヤを切断せずに測定可能。
• 測定値と同時に表示される関連パラメータ：電圧、電流、損失、無効容量、周波数、インピーダンス。
• インダクタンス測定時にも電圧・電流・損失・無効容量・周波数・インピーダンスを同時表示。
• 電流測定時に電流値と周波数をリアルタイム表示。
• コンデンサ群の測定に加え、Δ型およびY型の測定に対応。
• 320 × 240 の大型 LCD とメニュー式インターフェースで現場操作が明確。
• 不揮発性大容量メモリ内蔵：各テスト項目ごとに最大256セット保存可能。
• USB インターフェースによりデータのエクスポートとレポート作成が容易。
• 日時のタイムスタンプ用に高精度リアルタイムクロックを内蔵。
• 測定値や履歴データを出力する高速マイクロサーマルプリンタ内蔵。
• 出力短絡時の機器損傷を防ぐ過電流保護機能搭載。

技術仕様

• 型番：UHV-720
• 出力電圧：約 2 V、約 20 V
• 出力電流：≤ 10 A
• 測定範囲（静電容量）：0.1 µF ～ 2200 µF
• 測定範囲（インダクタンス）：0.1 mH ～ 10 H
• 測定範囲（抵抗）：50 mΩ ～ 20,000 Ω
• 測定範囲（電流）：1 mA ～ 15 A
• 測定範囲（電圧）：0 ～ 25 V
• 無効電力 / 容量表示：0 ～ 20,000 kVA
• 精度（容量 / インダクタンス / 電流 / 電圧 / 容量）：±(1% + 5 digits)
• 分解能：電圧 0.1 mV；電流 0.1 mA；容量 0.1 nF；インダクタンス 0.1 mH
• 表示：320 × 240 LCD
• メモリ：各テスト項目ごとに256セット保存、USBエクスポート対応
• プリンタ：内蔵マイクロサーマルプリンタ
• 保護：試験出力の過電流保護

典型的な用途

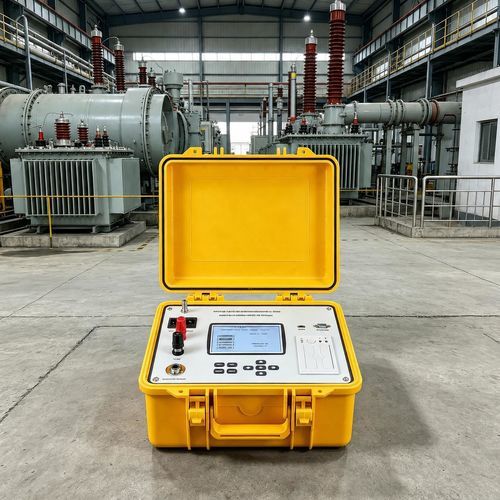

• 産業用電力システムのコンデンサバンクの現場試験とトラブルシューティング。
• Δ / Y 構成のコンデンサの保守および検査。
• コンデンサやコイル等の試験室測定および電気パラメータの評価。
• データエクスポートや印刷記録が必要な品質管理および受入検査。
