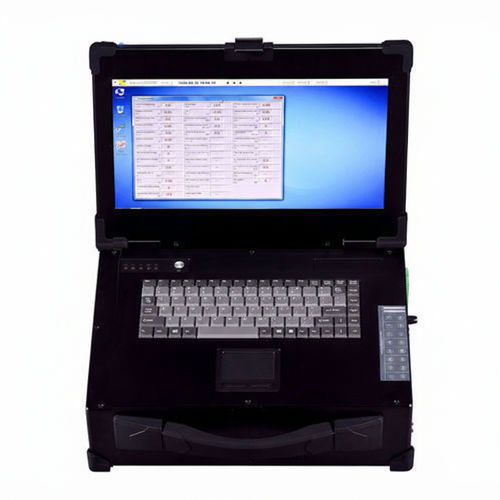

LAN故障記録装置 UHV-602

USBアナログポータブル産業用

UHV-602 は、電力試験、故障波形の記録、および電力の総合監視機能を統合した携帯型波形レコーダーであり、定常測定と過渡記録の解析に対応します。

主な特徴

• 障害レコーダー：接続機器の動作パラメータを監視し、故障発生時にデータを記録して解析します。
• リアルタイム監視：アナログ量およびスイッチ/ディスクリート信号のリアルタイム表示と監視を行います。
• 演算機能：有効/無効電力、周波数、正相/逆相/零相、ベクトル和/差、位相角などをリアルタイムに計算・表示します。
• 発電機試験対応：無負荷試験、短絡試験、主励磁の無負荷/負荷試験、ゼロスタートブースト、消磁、10%ステップ試験、並列試験およびユーザー定義の試験をサポートします。
• 携帯およびオンライン運用：重要機器のオンライン監視や産業設備の携帯型故障解析に適し、外部システムへ処理済みのリアルタイムデータを提供できます。

技術仕様

• 筐体：ポータブル産業用制御ケース
• OS：組み込み WES7
• 表示：15.6インチ液晶、解像度 1366 × 768
• 記憶域：120 GB SSD
• インターフェース：LAN ポート×1、USB ポート×2
• キーボード/ポインティングデバイス：88キーキーボード、タッチパッド
• 電源：AC 85–260 V、50 Hz（±0.5 Hz）；DC 110–370 V
• 寸法（L × W × H）：407 × 307 × 150 mm
• 重量：10 kg

用途

• 電力システムや変電所のオンライン監視および故障記録
• 産業用電気機器の携帯診断および過渡解析
• SCADA/EMS や解析プラットフォームへのデータ提供
