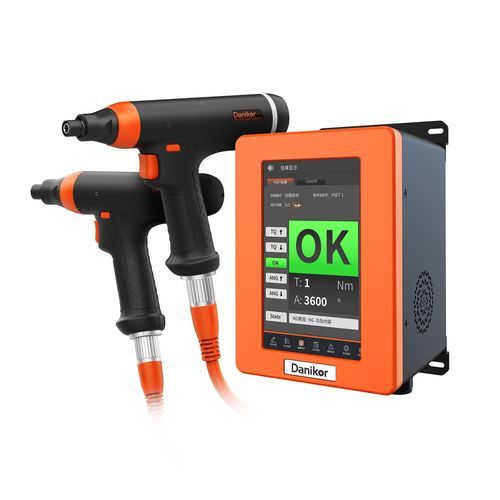

コード式電動ドライバー TTC-P

ピストル型トルク コントロール 用サーボ

パルステクノロジーと高速モーターを搭載した有線パルス式インテリジェントドライバー TTC-P は、反力のない、高速かつ高精度な締付けを実現し、産業用組立ラインでの快適かつ安定したハンドヘルド操作を提供します。帯電防止素材で構成されており安全性が向上しており、手動適用シナリオでは CM シリーズのコントローラーと組み合わせて使用することを想定しています。

製品の利点

• 反力ゼロ：パルスモードの動作により、最小の力で片手操作が可能で、長時間作業時の作業者の疲労を低減します。コンパクトで人間工学に基づいた設計が、長時間の高強度作業に適しています。
• 高回転速度：高速モーターにより小型ながら高い性能を発揮し、サイクルタイムを短縮します（適用シナリオではラインスループットが最大100%向上）。
• 帯電防止設計：帯電防止素材で構成されており、220V 環境でも安全に手持ち締付けが可能です。金属部品は接地する必要があります。
• 高精度：複数の制御モードで測定された精度を保持 — 標準モード：6σ 精度 ±5%（500,000 回の締付けサイクルで一貫）; パルスモード：6σ 精度 ±7.5–15%；モード間で精度を維持し、安定した締付け結果を確保します。

製品パラメータ

• シリーズ： TTC-P
• モデルと主要パラメータ：
  • PTT-CPH-0020N-38-H1P-000-B — トルク: 0.4–2 Nm; 最大回転数: 3000 rpm; グリップ径: 38 mm; 設計寿命: >10 million; MTTF: >1 million; ビットクイックコネクタ: HEX 1/4"; 起動モード: 押し/リモート。
  • PTT-CPH-0040N-38-H1P-000-B — トルク: 0.8–4 Nm; 最大回転数: 3000 rpm; グリップ径: 38 mm; 設計寿命: >10 million; MTTF: >1 million; ビットクイックコネクタ: HEX 1/4"; 起動モード: 押し/リモート。
  • PTT-CPH-0080N-38-H1P-000-B — トルク: 1.6–8 Nm; 最大回転数: 1515 rpm; グリップ径: 38 mm; 設計寿命: >10 million; MTTF: >1 million; ビットクイックコネクタ: HEX 1/4"; 起動モード: 押し/リモート。
  • PTT-CPH-0120N-38-H1P-000-B — トルク: 2.4–12 Nm; 最大回転数: 1030 rpm; グリップ径: 38 mm; 設計寿命: >10 million; MTTF: >1 million; ビットクイックコネクタ: HEX 1/4"; 起動モード: 押し/リモート。
  • PTT-CPH-0200N-38-S2P-000-B — トルク: 4–20 Nm; 最大回転数: 700 rpm; グリップ径: 438 mm; 設計寿命: >10 million; MTTF: >1 million; ビットクイックコネクタ: HEX 3/8"; 起動モード: 押し/リモート。

特性 / 仕様

• トルク範囲（バナー仕様）: 1–20 Nm（製品ファミリーのカバレッジ）。
• パルステクノロジーと高速モーターの組み合わせにより、反力のない締付けと改善されたサイクルタイムを実現。
• ハンドヘルドの手動用途向けに設計；オンライン組立での使用には CM シリーズコントローラーと組み合わせて使用。
• 帯電防止ハウジング素材により、静電気に敏感な環境での安全性を確保；金属部品は接地が必要。
• 複数の起動モード：押しまたはリモート制御。
• ビットクイックコネクタ：モデルにより HEX 1/4" または HEX 3/8"。
• 高耐久性：設計寿命 >10 million サイクル；MTTF >1 million。
