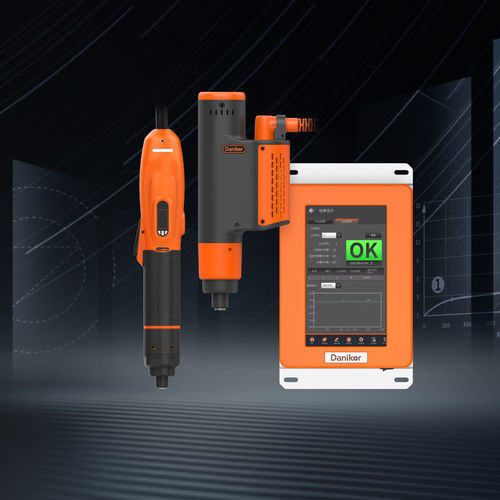

コード式電動ドライバー PTT-BSH series

ピストル型トルク コントロール 用計数機能付き

製品概要
高サイクルの産業用組立用途向けに設計され、ハンドヘルド版と据え付け版（オンボード）を用意。駆動と制御を一体化したコンパクト設計により、迅速な導入とラインへの簡易な適応が可能です。回転速度の閉ループ制御アルゴリズムを搭載し、高サイクルでも安定した締付けを実現します。複数の締付け戦略とエラープルーフ機能をサポートし、コスト効率の高い生産ラインで一貫した組立品質を確保します。

主な特長

• 駆動＆制御一体化 — 外部コントローラを不要にする統合設計により、故障点を削減し、設置・保守を簡素化します。
• 高速締付け — 構造最適化と回転速度の閉ループ制御により、サイクルタイムを短縮し生産性を向上します。
• 垂直角度監視 — 高精度ジャイロを内蔵し、締付け時の傾きをリアルタイム検出して垂直性を確保し、高速締付け時の品質を保護します。
• 豊富な通信インターフェース — RS485およびI/Oに対応し、締付けデータを取得して顧客システムへアップロードしトレーサビリティを支援します。
• 直感的な操作性 — 内蔵表示でリアルタイムの状態とカウントを表示；4Sクイックプログラム切替、ソケット/ビットセレクタのプログラム連動による素早い品種切替と混流ライン対応をサポートします。

製品構造
主要コンポーネントと駆動・制御モジュールの統合を示す製品構造図を含みます。

製品モデルパラメータ — ハンドヘルド（表形式）
Model | Max Torque (Nm) | Max speed (rpm) | Grip diameter (mm) | Size (mm) | Weight (kg) | Bit quick connector | Starting mode | Voltage | Accuracy
PTT-BSH-6000M-40-H1P-000-B | 0.06~0.6 | 1800 | 40 | 299 | 0.95 | Hex 1/4" | Trigger | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1P-000-B | 0.15~1.5 | 3000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1P-000-B | 0.3~3 | 2000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1P-000-B | 0.5~5 | 1000 | 40 | 311 | 1.15 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1P-000-B | 1~10 | 1030 | 44 | 312 | 1.2 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2P-000-B | 1.8~18 | 650 | 44 | 310.5 | 1.25 | S 3/8" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-6000M-40-H1D-000-B | 0.06~0.6 | 1800 | 40 | 308 | 0.95 | Hex 1/4" | Pushed | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1D-000-B | 0.15~1.5 | 3000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1D-000-B | 0.3~3 | 2000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1D-000-B | 0.5~5 | 1000 | 40 | 314 | 1.15 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1D-000-B | 1~10 | 1030 | 44 | 320 | 1.2 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2D-000-B | 1.8~18 | 650 | 44 | 320 | 1.25 | S 3/8" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%

製品モデルパラメータ — 固定（表形式）
Model | Max Torque (Nm) | Max Speed (rpm) | Size (mm) | Weight (kg) | Bit quick connector | Voltage | Power | Accuracy
PTT-BSF-1800M-0-HM0-000-B | 0.02~0.2 | 3000 | 152.5*45*82.2 | 0.5 | HM | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-5000M-0-H10-000-B | 0.06~0.5 | 1800 | 166*45*82.2 | 0.95 | Hex 1/4" | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0010N-0-H10-000-B | 0.1~1 | 1200 | 166*45*82.2 | 1.1 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0030N-0-H10-000-B | 0.3~3 | 2000 | 184*45*82.2 | 1.1 | Hex 1/4" | 48Vdc | 600W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0050N-0-H10-000-B | 0.5~5 | 1000 | 196*45*82.2 | 1.15 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0100N-0-H10-000-B | 1~10 | 1030 | 195.8*45*82.2 | 1.2 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0180N-0-S20-000-B | 1.8~18 | 650 | 195.8*45*82.2 | 1.25 | S 3/8" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%

技術仕様

• トルク範囲（シリーズ）：0.02 ~ 18 Nm（モデルはこの範囲内のサブレンジをカバー）。
• 利用可能なバージョン：ハンドヘルドおよび固定（オンボード）。
• 駆動＆制御統合 — 外部コントローラは不要。
• 高サイクル時の安定性のための回転速度の閉ループ制御。
• 垂直角度監視と傾き防止のための高精度角度ジャイロ内蔵。
• 通信：RS485およびI/Oにより顧客システムへのデータ取得とアップロードが可能。
• 表示と操作：内蔵表示、リアルタイム状態とカウント、4Sクイックプログラム切替、ソケット/ビットセレクタに対応。
• 始動モード：モデルによりTriggerおよびPushedのバリエーションあり。
• モデル表に記載の典型電圧：24Vdcおよび48Vdc（モデル依存）。
• 電力（固定ユニット）：例として300Wおよび600W（モデル依存）。
• ビットコネクタ：モデルによりHex 1/4"、S 3/8"またはHM。
• 精度：レンジの10%〜20%で：10%；≥20%〜100%で：約7.5%（固定ユニットはレンジにより±10% / 7.5%の表記あり）。
