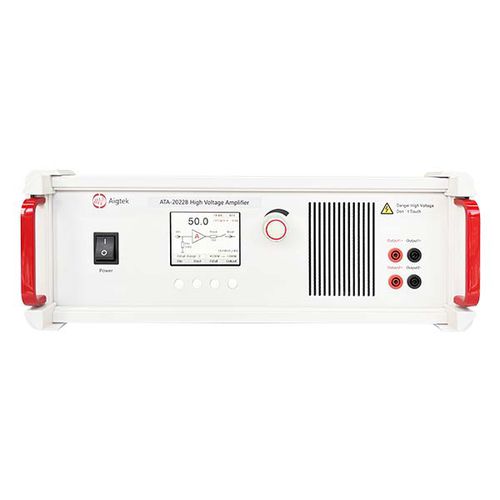

ATA-2022B は,AC/DC 信号を増幅できる 2 チャンネル高電圧アンプです。最大出力は200Vp-p(±100Vp)の高電圧で、DCオフセット電圧は3段階で調整でき、最大出力は連続調整で±160Vとなり、非対称な信号出力の要求や高電圧負荷の駆動を実現することが可能です。入出力抵抗は2段階切り替え可能で,電圧利得は数値制御で調整でき,設定パラメータは自動的に保存されます。信号発生器と組み合わせて,信号のロスレス増幅を実現できます。プログラム制御機能はオプションです。
電圧利得
電圧ゲイン 0~60倍連続可変、粗調整1ステップ、微調整0.1ステップ。電圧ゲインのLCD表示と合わせて、必要な電圧値を素早く調整することができます。
LCD表示
ATA-2022Bは、機器の状態やパラメータを表示するためにLCD画面を採用しています。シンプルで分かりやすい操作性を実現しています。
モニター
20mV/Vモニター:ポート電圧は出力ポートの1/50です。モニターポートにはBNCコネクタがあり、オシロスコープに直接接続して出力電圧をリアルタイムにモニターすることができます。
2V/A Monitor:ポート電流は出力ポートの2倍、MonitorポートのBNCコネクタはオシロスコープに直接接続し、出力電流のリアルタイム監視が可能です。
出力
出力ポートにバナナコネクタを採用
最大出力電圧 200Vp-p(±100Vp)
最大出力電流 500mAp
---
