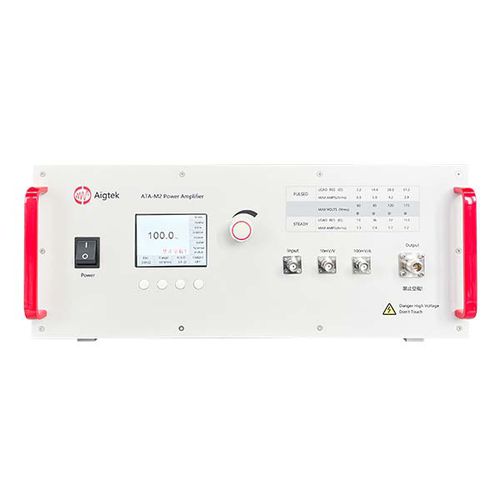

ATA-Mシリーズは、0~100%の抵抗負荷または非抵抗負荷を駆動できる理想的なシングルチャンネルアンプです。出力インピーダンスは複数のタップで整合でき、試験要求に応じてお客様が調整できます。
- 最大出力電圧 690Vrms
- 出力電力 800VA
- 帯域幅(-3dB)10kHz-500kHz
- 過電流保護
- 出力電流モニター:100mV/A
- 出力電圧モニター:10mV/V
- 出力モニタポートはBNCコネクタで、プローブをオシロスコープに接続してリアルタイムモニタが可能です。
出力インピーダンスによるタップ選択
型式 - 出力インピーダンス - 最大出力電圧 - 最大出力電流
M2 - 18Ω - 60Vrms - 3.33Arms
- 36Ω - 85Vrms - 2.36Arms
- 72Ω - 120Vrms - 1.67Arms
- 153Ω - 175Vrms - 1.14Arms
M4 - 9Ω - 60Vrms - 6.67Arms
- 18Ω - 85Vrms - 4.72Arms
- 36Ω - 120Vrms - 3.33Arms
- 77Ω - 175Vrms - 2.27Arms
- 150Ω - 245Vrms - 1.63Arms
- 298Ω - 345Vrms - 1.16Arms
M8 - 4.5Ω - 60Vrms - 13.33Arms
- 9Ω - 85Vrms - 9.44アーム
- 18Ω - 120Vrms - 6.67アーム
- 38Ω - 175Vrms - 4.60Arms
- 75Ω - 245Vrms - 3.27Arms
- 149Ω - 345Vrms - 2.32Arms
- 300Ω - 490Vrms - 1.63Arms
- 595Ω - 690Vrms - 1.16Arms
---
