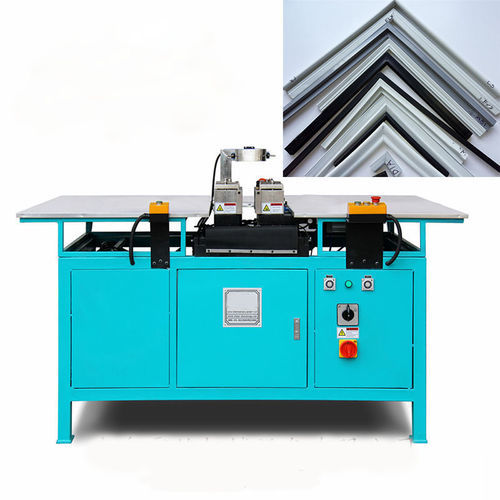

ホットプレート溶接機 Refrigerator Door Gasket Welding Machine

抵抗ガスケット用単相220V

冷蔵庫扉用ガスケット溶着機は、冷蔵庫扉用ガスケットおよびゴムガスケットの溶着を目的に設計されています。コンパクトな構造、操作の容易さ、精密な温度制御を備え、工場の生産ラインと現場修理の両方に対応する両コーナー式および片コーナー式（自動、半自動、手動）で提供されます。

主な特徴

• PLCによる産業用自動化制御とOMRON製空気圧部品を採用し、プログラムの安定性と均一な工程管理を確保します。
• 二孔の全自動設計で残材を自動除去し、滑らかで強固、見た目の良い溶接角を生成し、生産効率を向上させます。
• 金型・治具は上下層に分割され、精密リニアガイドで駆動され位置決め精度を確保。典型的な溶接工程：自動加熱（ベーキング式）→真空吸着→溶接面清掃→内部冷却→外部冷却→自動排出。
• 金型前面の光電保護装置、両手始動ボタン、遮断スイッチ（電源オフ時のみ電気箱開放）など包括的な安全保護で、挟圧や感電のリスクを低減します。
• 工業生産向け（両コーナー式・自動片コーナー式）と、携帯型・出張修理向け（手動片コーナー式）の両方に対応し、操作手順は簡単です。

バリエーション / 用途

• 両コーナー式：サイクルごとに両角の溶接が必要な大量生産ライン向け。自動化、安定性、溶接品質を重視します。
• 自動片コーナー式：生産環境での片角溶接向けの高出力自動化オプション。
• 半自動片コーナー式：日常生産で90°のシーリングストリップ溶接を行うため、自動作業と手作業を組み合わせた設計。
• 手動片コーナー式：携帯可能で軽量なフィールド修理用ユニット。保守作業者向けの簡単な4ステップ操作。

技術仕様

• 型式 / 呼称：冷蔵庫扉用ガスケット溶着機（両コーナー式および片コーナー式のバリエーション）。
• 両コーナー — 寸法：1840 × 1300 × 1220 mm。
• 両コーナー — 総電力：2.1 kW。
• 両コーナー — 電気加熱系統出力：1.95 kW。
• 両コーナー — 水平クランプストローク：50 mm。
• 両コーナー — 縦方向クランプストローク：98 mm。
• 両コーナー — 能力：500–600 セット/日（指示により600–650 セット/シフトまで可能）。
• 両コーナー — 典型的な溶接サイクル（両コーナー当たり）：11–14 秒。
• 自動片コーナー — 電力：15 kW；周波数：50–60 Hz。
• 半自動片コーナー — 寸法：1730 × 1230 × 1050 mm。
• 半自動片コーナー — 水平クランプストローク：20–30 mm。
• 半自動片コーナー — 加熱ストローク：140 mm。
• 半自動片コーナー — システム加熱出力：1.75 kW。
• 半自動片コーナー — 能力：200–300 セット/日。
• 半自動片コーナー — 電源：220 V、50 Hz；ファン出力：60 W。
• 半自動片コーナー — 金型材質：2Cr13。
• 手動片コーナー — 総重量（携帯）：20 kg；加熱出力：300 W；溶接時間：11–14 秒。
• 溶接工程：自動加熱（ベーキング）→真空吸着→溶接面清掃→内部冷却→外部冷却→自動排出。
• 安全：光電保護、両手始動、HZ12-25 遮断スイッチ（電気箱は通電時開閉不可）。
• 制御・部品：PLC産業用自動化制御；始動系はOMRON 空気圧部品を使用。
