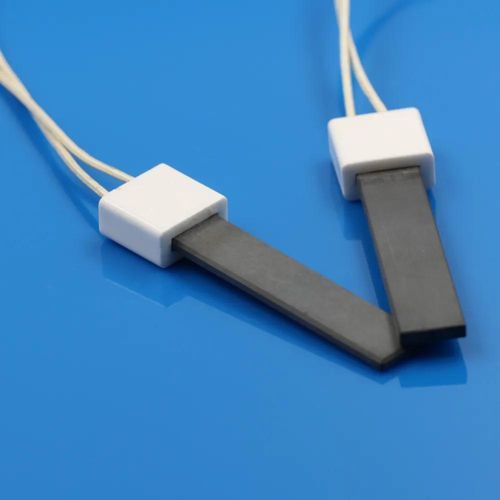

セラミック製点火器 48516-00005-3498

ガスバーナー用

製品概要
窒化ケイ素（Si3N4）セラミックイグナイター：高度なセラミック焼結により製造された高温用電気加熱素子。ガス機器での迅速かつ再現性のある着火を目的として設計され、特殊システムの起動用加熱素子としても使用されます。代表的な用途は家庭用・業務用ガス給湯器、ガスグリル、ガスヒーター、壁掛けボイラー、業務用コンロ、産業燃焼設備、自動車・航空機用加熱素子、固体酸化物形燃料電池（SOFC）の起動加熱などです。

主な特長

• 高度な焼結で作製されたSi3N4セラミックの加熱コアと統合加熱回路。
• 高速加熱：約2秒で1000°C以上に到達。
• 熱衝撃耐性および破壊靭性に優れ（炭化ケイ素より大幅に高い）、耐久性を確保。
• 高耐熱性：材料耐熱は概ね～1350°Cまで、ドライポイント加熱は～1000°C程度まで想定。
• 高表面負荷：ドライ加熱で最大25 W/cm²まで対応。
• コンパクトな寸法と低熱慣性により高速応答とサイクル運転での長寿命を実現。
• 酸・アルカリに対する耐食性があり、頻繁な温度サイクル下でも電気特性が安定。
• 設備要件に合わせた複数の電力・電圧バリエーションを提供。

一般仕様（製品レベル）
組成式：Si3N4
形状：板状
CAS番号：12033-89-5
製品区分：窒化ケイ素ヒーター

寸法と公差
長さ：100 ±0.1 mm
幅：17 ±0.1 mm
厚さ：3.9 ±0.1 mm

物性
見かけ率孔質：0.5 %
密度：≥ 3.2 g/cm³

熱特性
線膨張係数：3.3 ×10⁻⁶/°C
空気中の最大使用温度（推奨）：800°C（ドライ加熱や短期的な材料耐熱は使用条件により～1000–1350°Cを参照）

機械的特性
ビッカース硬さ（HV1）：1400–1700
ポアソン比：0.26

技術仕様

• 公称寸法：100 × 17 × 3.9 mm（公差 ±0.1 mm）
• 選択可能な出力：280 W、400 W、450 W、480 W
• 定格電圧：120 V、220 V、230 V
• 定格周波数：50/60 Hz
• 加熱性能：~2秒で>1000°C（高速着火）
• 材料：窒化ケイ素（Si3N4）
• 絶縁耐電圧：2500 V、50 Hz、1分間耐電圧（破壊なし）
• ドライ加熱時の表面負荷：最大25 W/cm²
• 見かけ率孔質：0.5 %；密度：≥ 3.2 g/cm³
• 硬さ（HV1）：1400–1700；ポアソン比：0.26
• 代表的な用途：ガス給湯器、グリル、暖房機、壁掛けボイラー、業務用コンロ、産業用燃焼、車載・航空用加熱、SOFC起動用ヒーター
