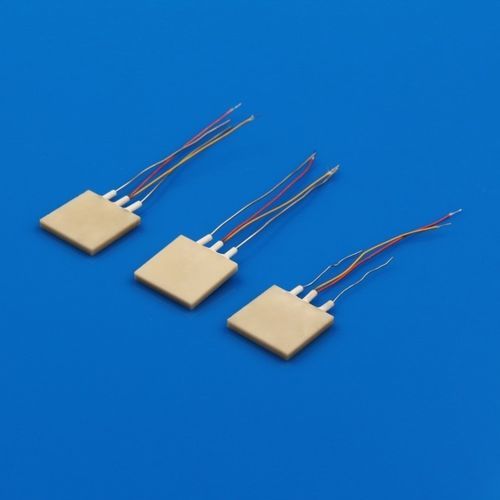

フラット発熱体 Aluminum Nitride Ceramic Heater

プレート状セラミック製窒化アルミニウム

概要
INNOVACERAが開発したアルミニウムナイトライド（AlN）セラミック加熱素子は、AlNセラミックスにより非常に高速な加熱を実現し、さまざまな使用環境に対応する耐用性を備えています。産業用システムや機器への付加価値ある加熱コンポーネントとしての組み込みを想定しています。

製品特徴

• 熱特性：熱伝導率 150 W/mK；熱膨張係数 4.5 ppm/°C
• 物理特性：密度 3.2 g/cm³；硬度 1050 Hv@500g；曲げ強度 >250 MPa
• 電気特性：定格電圧範囲 12–240 V；静電容量 8.9；絶縁耐圧 15 kV/mm

特長
オプションでK型熱電対を内蔵可能で、温度の直接測定により高速な熱サイクル時の応答性を改善し、安全な制御と監視を支援します。

高速加熱・冷却
AlN基板の高い熱伝導率により急速な温度変化が可能です。材料特性と高い電力密度設計により、最大150°C/sの温度立ち上がり速度に対応します。

優れた電気特性
高温でも優れた絶縁性と耐電圧性を維持し、過酷な電気環境での信頼性の高い動作を実現します。

仕様
寸法 (L×T) [mm] | 電圧 [V] | 出力 [W] | 電力密度 [W/cm²] | 抵抗値 [Ω]
12.0 × 2.5 | 100-200 | 45/100 | 31/69 | 222/400
19 × 2.5 | 110-200 | 155 ±10% | – | 78
20.0 × 2.5 | 100-200 | 100 | 25 | 100/400
25.0 × 2.5 | 100-200 | 150-600 | 24-96 | 67
50.0 × 2.5 | 100-200 | 400-1600 | 16-64 | 25
カスタマイズ | – | – | – | –

用途

• 半導体製造
• 自動車産業
• 医療機器
• 包装機械
• 鉄道産業

技術仕様

• 材料：アルミニウムナイトライド（AlN）
• 熱伝導率：150 W/mK
• 熱膨張係数：4.5 ppm/°C
• 密度：3.2 g/cm³
• 硬度：1050 Hv@500g
• 曲げ強度：>250 MPa
• 定格電圧範囲：12–240 V
• 静電容量：8.9
• 絶縁耐圧：15 kV/mm
• 高速加熱/冷却能力：最大150°C/s
• 温度検出用K型熱電対の内蔵オプション
• 複数の標準寸法/出力/抵抗オプション（仕様参照）
