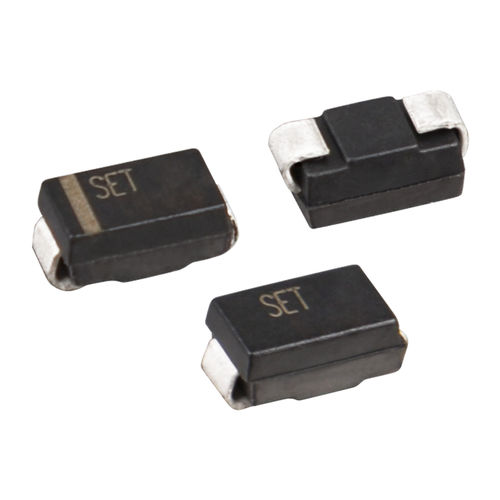

過渡電圧抑制(TVS)ダイオード SMAJ series

SMD電圧自動車用

過渡電圧サプレッサ(TVS)は回路保護部品です。 過渡電圧スパイク（過電圧）を減衰（低減）またはフィルタリングする回路保護部品です。 過渡電圧スパイク（過電圧）を減衰（低減）またはフィルタリングする回路保護部品です。 数ナノ秒以内にアバランシェブレークダウンに移行することで重要な保護を提供します。 TVSダイオードは、過渡電圧の発生後、数ナノ秒以内にアバランシェ降伏に入ることで重要な保護を提供します、 過渡電圧をクランプし、その電流を大地に流します。 グランドにルーティングします。 特徴 低増分のサージ抵抗 優れたクランプ能力 ストレインリリーフ内蔵の薄型パッケージ 12V以上で1.0μA未満の標準IR 10/1000 μsで400 Wのピークパルス出力能力 波形、繰り返し率（デューティ・サイクル）： 0.01% 基板スペースを最適化するための表面実装アプリケーション用 典型的な故障モードは、過電圧または過電流によるショートです。 または電流 IEC 61000-4-2 ESD 30kV（大気）、30kV（接触） IEC 61000に準拠したデータラインのEFT保護 -4-4 非常に速い応答時間 リフローはんだ付け保証温度：260 °C/30 秒 VBR @ TJ= VBR@25 °C x (1+αT x (TJ - 25)) (αT:温度係数、代表値0.1%) ● プラスチックパッケージは難燃性です。 プラスチックパッケージは、アンダーライターズ・ラボラトリーズ（UNDERWRITERS LABORATORIES）により燃焼性V-0に格付けされています。 ラボラトリーズ J-STD-020によるMSLレベル1を満たす。 無光沢錫鉛フリーめっき ハロゲンフリーおよびRoHS対応 鉛フリーE3とは、第2レベルの相互接続が鉛フリーで、端子仕上げが錫（Sn）であることを意味します。 端子仕上げ材料が錫（Sn）（IPC/JEDEC J-STD609A.01） であることを意味します。 用途 通信機器 セキュリティ＆プロテクション 産業用制御機器 産業用制御機器 カーエレクトロニクス 新エネルギー 雷保護
