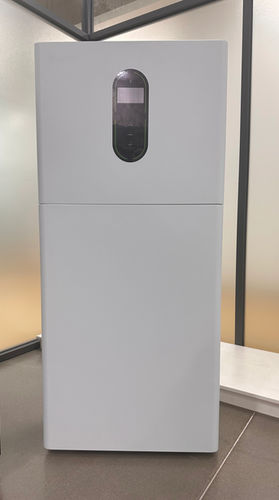

リチウムエネルギー貯蔵システム ESS 12KW+30KWH

鉛酸ソーラ用途太陽光発電システム

ESS 12KW+30KWH は、インバータ、BMS、複数の充電方式を統合したオールインワンの純正弦波インバータ＋蓄電システムで、住宅および商業用途に適しています。系統連系、発電機入力に対応し、スマート監視および柔軟な通信インターフェースを備えています。

特長

• インバータとBMSを高い統合度で搭載、系統連系および発電機入力に対応
• 複数負荷回路向けのデュアルAC出力（120 / 240 VAC 構成）
• デュアルMPPTソーラーチャージャー内蔵、最大PV出力12 kW、MPPT電圧範囲90–485 VDC
• WiFiを用いたスマート監視と大きなLCD表示による直感的な操作
• タワー型前面端子設計で設置・保守が容易
• システム統合向けに RS485、RS232、USB、Dry Contact 等の豊富な通信インターフェース

動作環境

• 保護等級: IP21（屋内設置、垂直落下する水に対する保護）
• 動作温度: -10°C 〜 +50°C
• 動作湿度: 5% 〜 95% RH（結露なきこと）
• 最大使用高度: 4000 m（1000 m 超で出力制限が必要）

技術仕様

• 定格交流出力: 12 kW
• サージ出力: 18 kVA
• バッテリー定格容量 / エネルギー: 30.72 kWh（0.5C、25°C）
• 使用可能エネルギー（90% DoD）: 30 kWh
• 交流出力電圧: 120 / 240 VAC（デュアル出力: 120 (L1/N, L2/N) / 240 (L1/L2)）
• 交流入力 — 定格入力電圧: 120 (L1/N, L2/N) / 240 (L1/L2); 電圧範囲: (85 ~ 140) ±2%; 周波数: 50Hz / 60Hz（自動検出）
• 力率: 1
• 周波数精度（出力）: 50 / 60 Hz ±0.1%
• 切替時間: 10 ms
• 波形: 純正弦波
• 過負荷保護: (105%<負荷<110%): 5 分後に停止; (110%<負荷<125%): 10 s 後に停止; 負荷>125%: 5 s 後に停止
• チャージャー（PV / AC）— ソーラーチャージャータイプ: デュアルMPPT
• 最大PV入力: 12 kW (22 A + 22 A) — 最大PV入力電流/出力: 22 A + 22 A / 6 kW + 6 kW
• MPPT / 動作電圧範囲: 90 VDC ~ 485 VDC; 最大PV開放電圧: 500 VDC
• 最大PV充電電流: 220 A; 最大AC充電電流: 160 A; 最大充電電流 (PV + AC): 0–220 A
• バッテリー — 定格電圧: 51.2 VDC; 動作電圧範囲: 44.8 VDC ~ 58.4 VDC
• 最大充放電電流: 200 A / 200 A
• 最大効率（バッテリーモード）: >95%
• 表示: LCD
• 通信: RS485 / RS232 / USB / Dry Contact
• 監視: WiFi
• 保管温度: -15°C 〜 +60°C
• 相対湿度: 5% 〜 95%（結露なきこと）

型番 / 技術仕様

• 型番: ESS 12KW+30KWH
• 定格交流出力: 12 kW
• サージ出力: 18 kVA
• バッテリー定格エネルギー: 30.72 kWh（使用可能 約30 kWh、90% DoD）
• 定格バッテリー電圧: 51.2 VDC
• 最大PV入力: 12 kW (22 A + 22 A) — MPPT範囲 90–485 VDC、最大VOC 500 VDC
• 充電器: デュアルMPPTソーラーチャージャー + AC充電器（AC最大充電電流 160 A）
• 最大充放電電流: 200 A / 200 A
• 波形: 純正弦波; 最大効率（バッテリーモード） >95%
• 保護等級: IP21（屋内）
• 監視 & インターフェース: WiFi、LCD表示、RS485 / RS232 / USB / Dry Contact
• 動作条件: -10°C 〜 +50°C、5%–95% RH、最大4000 m（1000 m以上で出力制限）
