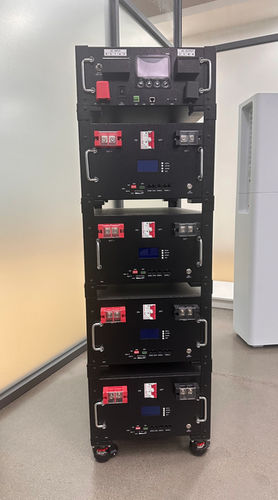

リチウムエネルギー貯蔵システム ESS LV 15KW+64KWH

鉛酸ソーラ用途太陽光発電システム

ESS LV 15KW+64KWH は、インバータとBMSを統合した三相低電圧の一体型蓄電システムで、系統連系対応、MPPT 太陽光充電器内蔵、大容量バッテリ対応により、工業および商業用途の三相設備に適しています。

主な特長

• 系統連系運転をサポートするインバータとBMSの統合設計
• MPPT 内蔵ソーラーチャージャー、PV 最大出力 18 kW、PV 電圧範囲 80–520 VDC
• 工業・商業向けの 400 V 三相 AC 入出力
• 大容量 LCD 表示と WiFi 監視による状態監視と設定
• リチウムまたは鉛蓄電池に対応；リチウムは最大 16 台並列で拡張可能
• 大容量蓄電：定格エネルギー 64 kWh、使用可能エネルギー 57.6 kWh（90% DOD）

動作条件

• 保護等級：IP20（屋内設置）
• 動作温度：-10°C～+50°C
• 動作湿度：5%～95% RH（結露しないこと）
• 最大動作高度：4000 m（1000 m を超える場合は出力補正が必要）

仕様

• 定格交流出力：15 kW
• サージ出力：18 kVA
• 定格バッテリー容量／エネルギー：64 kWh（0.5C、25°C）
• 使用可能エネルギー（90% DOD）：57.6 kWh
• AC 入出力電圧：400 V / 3L+N+PE
• 定格入力電圧範囲：400 V / -20% ～ +15%
• 周波数：50/60 Hz（自動適応）、精度：±0.1%
• 最大 PV 入力：18 kW（9 kW + 9 kW）
• MPPT 電圧／PV 動作範囲：80 ～ 520 VDC
• PV 開放電圧 最大：500 VDC
• PV 最大充電電流：200 A
• ソーラーチャージャー種別：MPPT
• 最大 AC 充電電流：160 A
• 最大充電電流（PV+AC）：200 A
• 定格バッテリ電圧：51.2 VDC
• バッテリ動作電圧範囲：40.5 VDC ～ 58.4 VDC
• 最大充放電電流：400 A / 400 A
• 最大効率（バッテリモード）：93% @ 48 VDC
• 力率：1
• 波形：純正弦波
• 切替時間：10 ms
• 過負荷能力（バッテリモード）：60 s @ 102%–110%; 10 s @ 110%–130%; 3 s @ 130%–150%; 0.2 s @ >150%
• 表示：LCD
• 通信：USB
• 監視：WiFi
• バッテリ種別：リチウムまたは鉛蓄電池、リチウムは最大 16 並列
• 保護等級：IP20
• 保管温度：-15°C ～ 60°C
• 相対湿度：5%～95%（結露しないこと）
