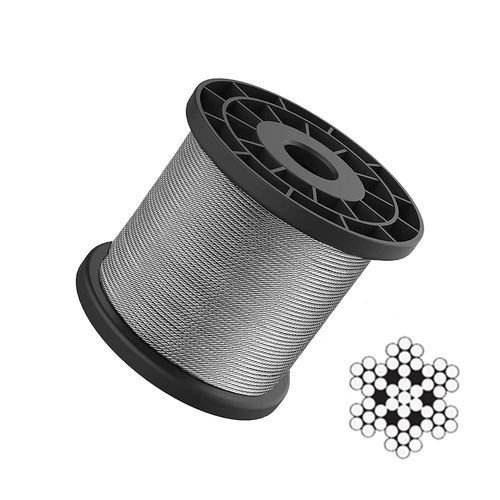

クレーン用ワイヤロープ IWS鉱山用スチール製硬質
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- クレーン用, 鉱山用
- 素材
- スチール製
- その他の特徴
- 長持ち, 硬質
詳細
製品
6×7+IWS ワイヤーロープ（鋼製）
概要
6×7+FCに類似したポイントコンタクト（点接触）構造で、6本のストランド（各7線）とIWS（鋼線ストランド）芯を持ちます。鋼線ストランド芯は押し出し（エクストルージョン）に対する抵抗性を高め、高圧・接触荷重下でもロープの一体性を保ちます。曲げ回数が少ない重荷重用途に適しています。
性能特性
パラメータ（メーカー表の抜粋）
ヘッダー：NA L DIAMETER MM | APPROX. WEIGHT KG/100M | NOMINAL TENSILE STRENGTH OF ROPE (MPA) (1570, 1670, 1770, 1870, 1960) および対応する最小破断荷重（kN）。
表の行：
2 mm | 1.4, 1.38, 1.55, 2.08, 2.25, 2.22, 2.4, 2.35, 2.54, 2.48, 2.69, 2.6, 2.81
3 mm | 3.16, 3.1, 3.48, 4.69, 5.07, 4.99, 5.4, 5.29, 5.72, 5.59, 6.04, 5.86, 6.33
4 mm | 5.62, 5.5, 6.19, 8.34, 9.02, 8.87, 9.59, 9.4, 10.2, 9.93, 10.7, 10.4, 11.3
5 mm | 8.78, 8.6, 9.68, 13, 14.1, 13.9, 15, 14.7, 15.9, 15.5, 16.8, 16.3, 17.6
6 mm | 12.6, 12.4, 13.9, 18.8, 20.3, 20, 21.6, 21.2, 22.9, 22.4, 24.2, 23.4, 25.3
7 mm | 17.2, 16.9, 19, 25.5, 27.6, 27.2, 29.4, 28.8, 31.1, 30.4, 32.9, 31.9, 34.5
8 mm | 22.5, 22, 24.8, 33.4, 36.1, 35.5, 38.4, 37.6, 40.7, 39.7, 43, 41.7, 45
9 mm | 28.4, 27.9, 31.3, 42.2, 45.7, 44.9, 48.6, 47.6, 51.5, 50.3, 54.4, 52.7, 57
10 mm | 35.1, 34.4, 38.7, 52.1, 56.4, 55.4, 60, 58.8, 63.5, 62.1, 67.1, 65.1, 70.4
11 mm | 42.5, 41.6, 46.8, 63.1, 68.2, 67.1, 72.5, 71.1, 76.9, 75.1, 81.2, 78.7, 85.1
12 mm | 50.5, 49.5, 55.7, 75.1, 81.2, 79.8, 86.3, 84.6, 91.5, 89.4, 96.7, 93.7, 101
13 mm | 59.3, 58.1, 65.4, 88.1, 95.3, 93.7, 101, 99.3, 107, 105, 113, 110, 119
14 mm | 68.8, 67.4, 75.9, 102, 110, 109, 118, 115, 125, 122, 132, 128, 138
16 mm | 89.9, 88.1, 99.1, 133, 144, 142, 153, 150, 163, 159, 172, 167, 180
17 mm | 101, 99.4, 112, 151, 163, 160, 173, 170, 184, 179, 194, 188, 203
18 mm | 114, 112, 125, 169, 183, 180, 194, 190, 206, 201, 218, 21
規格
メーカーが適用規格を記載（上記の表とパラメータ形式に従う）。
仕様
6×7+IWS ワイヤーロープ（鋼製）
概要
6×7+FCに類似したポイントコンタクト（点接触）構造で、6本のストランド（各7線）とIWS（鋼線ストランド）芯を持ちます。鋼線ストランド芯は押し出し（エクストルージョン）に対する抵抗性を高め、高圧・接触荷重下でもロープの一体性を保ちます。曲げ回数が少ない重荷重用途に適しています。
性能特性
- 強度：鋼線ストランド芯によりエクストルージョン耐性と破断強度が向上し、重荷重下での安定性が確保されます。
- 柔軟性：繊維芯のロープより柔軟性は低いが、曲げサイクルが限られる多くの産業用途に適合します。
- 耐摩耗性：高外圧や摩擦荷重下での摩耗・表面損傷に対する耐性が向上します。
- 適用特性：鉱山巻上機、港湾用クレーンの頻繁に曲がらない区間など、耐エクストルージョンを求められる高強度用途に一般的に使用されます。
- 設計上の注意：高い引張性能とエクストルージョン耐性が要求される重負荷環境向けに設計されています。
パラメータ（メーカー表の抜粋）
ヘッダー：NA L DIAMETER MM | APPROX. WEIGHT KG/100M | NOMINAL TENSILE STRENGTH OF ROPE (MPA) (1570, 1670, 1770, 1870, 1960) および対応する最小破断荷重（kN）。
表の行：
2 mm | 1.4, 1.38, 1.55, 2.08, 2.25, 2.22, 2.4, 2.35, 2.54, 2.48, 2.69, 2.6, 2.81
3 mm | 3.16, 3.1, 3.48, 4.69, 5.07, 4.99, 5.4, 5.29, 5.72, 5.59, 6.04, 5.86, 6.33
4 mm | 5.62, 5.5, 6.19, 8.34, 9.02, 8.87, 9.59, 9.4, 10.2, 9.93, 10.7, 10.4, 11.3
5 mm | 8.78, 8.6, 9.68, 13, 14.1, 13.9, 15, 14.7, 15.9, 15.5, 16.8, 16.3, 17.6
6 mm | 12.6, 12.4, 13.9, 18.8, 20.3, 20, 21.6, 21.2, 22.9, 22.4, 24.2, 23.4, 25.3
7 mm | 17.2, 16.9, 19, 25.5, 27.6, 27.2, 29.4, 28.8, 31.1, 30.4, 32.9, 31.9, 34.5
8 mm | 22.5, 22, 24.8, 33.4, 36.1, 35.5, 38.4, 37.6, 40.7, 39.7, 43, 41.7, 45
9 mm | 28.4, 27.9, 31.3, 42.2, 45.7, 44.9, 48.6, 47.6, 51.5, 50.3, 54.4, 52.7, 57
10 mm | 35.1, 34.4, 38.7, 52.1, 56.4, 55.4, 60, 58.8, 63.5, 62.1, 67.1, 65.1, 70.4
11 mm | 42.5, 41.6, 46.8, 63.1, 68.2, 67.1, 72.5, 71.1, 76.9, 75.1, 81.2, 78.7, 85.1
12 mm | 50.5, 49.5, 55.7, 75.1, 81.2, 79.8, 86.3, 84.6, 91.5, 89.4, 96.7, 93.7, 101
13 mm | 59.3, 58.1, 65.4, 88.1, 95.3, 93.7, 101, 99.3, 107, 105, 113, 110, 119
14 mm | 68.8, 67.4, 75.9, 102, 110, 109, 118, 115, 125, 122, 132, 128, 138
16 mm | 89.9, 88.1, 99.1, 133, 144, 142, 153, 150, 163, 159, 172, 167, 180
17 mm | 101, 99.4, 112, 151, 163, 160, 173, 170, 184, 179, 194, 188, 203
18 mm | 114, 112, 125, 169, 183, 180, 194, 190, 206, 201, 218, 21
規格
メーカーが適用規格を記載（上記の表とパラメータ形式に従う）。
仕様
- 構造：6ストランド × 各7線 + IWS（鋼線ストランド芯）
- 芯材：鋼線ストランド芯（IWS）
- 線接触タイプ：ポイントコンタクト ストランド構造
- 主な公称引張強度等級：1570、1670、1770、1870、1960 MPa
- 代表的な用途：鉱山巻上機、港湾クレーンの頻繁に曲がらない区間、その他高強度で押し出し耐性が求められる用途
- 相対的柔軟性：繊維芯より低いが、曲げが限定される多くの産業用途に適合
- 耐摩耗性：高圧や摩擦荷重下での運用に対し鋼線ストランド芯により向上
- 使用可能な公称径（mm）：2、3、4、5、6、7、8、9、10、11、12、13、14、16、17、18（他のサイズも可能）
- 各径および強度等級ごとの概算重量（kg/100m）および最小破断荷重（kN）：上記パラメータ表参照
