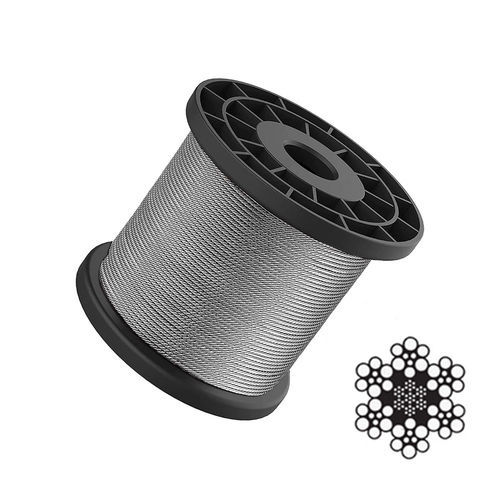

スチール製ワイヤロープ

ステンレス製溶融亜鉛メッキ鋼製電気亜鉛メッキ鋼製

製品概要
6×7 構造の汎用ワイヤロープは、FC（繊維芯）または WSC（ワイヤストランド芯）で供給されます。WSC で供給される場合は 7×7 と表記されることが一般的です。直径 0.5〜2 mm では非常に柔軟で、約 6 mm 以上では剛性が増します。大径は非作動ステー（例：マストステー）に使われることが多いです。亜鉛めっきおよび海洋級ステンレスでの供給が可能です。

導入

• 材料：高炭素鋼。ステンレス鋼 304、316 の選択も可能。
• 芯：FC（繊維芯）または WSC（ワイヤストランド芯）。
• 仕上げ：明るい仕上げ、電気亜鉛めっき、溶融亜鉛めっき；海洋級ステンレスの選択肢あり。
• 標準径範囲：0.5 mm～18+ mm。小径は柔軟、大径は剛性が高い。

パラメーター
公称径 | おおよその重量 (KG/100M) | 最小引張破断荷重 (kN)（構造および引張強度等級によって値は変動）
ヘッダー：MM | KG/100M | (kN) 引張等級 1570(IWR/IWS),1570(FC),1670(IWR/IWS),1670(FC),1770(IWR/IWS),1770(FC),1870(IWR/IWS),1870(FC),1960(IWR/IWS),1960(FC), ... の順
2 | 1.4 | 1.38 | 1.55 | 2.08 | 2.25 | 2.22 | 2.4 | 2.35 | 2.54 | 2.48 | 2.69 | 2.6 | 2.81
3 | 3.16 | 3.1 | 3.48 | 4.69 | 5.07 | 4.99 | 5.4 | 5.29 | 5.72 | 5.59 | 6.04 | 5.86 | 6.33
4 | 5.62 | 5.5 | 6.19 | 8.34 | 9.02 | 8.87 | 9.59 | 9.4 | 10.2 | 9.93 | 10.7 | 10.4 | 11.3
5 | 8.78 | 8.6 | 9.68 | 13 | 14.1 | 13.9 | 15 | 14.7 | 15.9 | 15.5 | 16.8 | 16.3 | 17.6
6 | 12.6 | 12.4 | 13.9 | 18.8 | 20.3 | 20 | 21.6 | 21.2 | 22.9 | 22.4 | 24.2 | 23.4 | 25.3
7 | 17.2 | 16.9 | 19 | 25.5 | 27.6 | 27.2 | 29.4 | 28.8 | 31.1 | 30.4 | 32.9 | 31.9 | 34.5
8 | 22.5 | 22 | 24.8 | 33.4 | 36.1 | 35.5 | 38.4 | 37.6 | 40.7 | 39.7 | 43 | 41.7 | 45
9 | 28.4 | 27.9 | 31.3 | 42.2 | 45.7 | 44.9 | 48.6 | 47.6 | 51.5 | 50.3 | 54.4 | 52.7 | 57
10 | 35.1 | 34.4 | 38.7 | 52.1 | 56.4 | 55.4 | 60 | 58.8 | 63.5 | 62.1 | 67.1 | 65.1 | 70.4
11 | 42.5 | 41.6 | 46.8 | 63.1 | 68.2 | 67.1 | 72.5 | 71.1 | 76.9 | 75.1 | 81.2 | 78.7 | 85.1
12 | 50.5 | 49.5 | 55.7 | 75.1 | 81.2 | 79.8 | 86.3 | 84.6 | 91.5 | 89.4 | 96.7 | 93.7 | 101
13 | 59.3 | 58.1 | 65.4 | 88.1 | 95.3 | 93.7 | 101 | 99.3 | 107 | 105 | 113 | 110 | 119
14 | 68.8 | 67.4 | 75.9 | 102 | 110 | 109 | 118 | 115 | 125 | 122 | 132 | 128 | 138
16 | 89.9 | 88.1 | 99.1 | 133 | 144 | 142 | 153 | 150 | 163 | 159 | 172 | 167 | 180
17 | 101 | 99.4 | 112 | 151 | 163 | 160 | 173 | 170 | 184 | 179 | 194 | 188 | 203
18 | 114 | 112 | 125 | 169 | 183 | 180 | 194 | 190 | 206 | 201 | 218 | 21 (表はさらに値を示します)

特長 / 技術仕様

• 構造：6×7 または 6×9（WSC の場合は 7×7 と表記されます）。
• 芯材：FC（繊維芯）または WSC（ワイヤストランド芯）。
• 材料：高炭素鋼；ステンレス 304、316 の選択可。
• 仕上げ：明るい仕上げ、電気亜鉛めっき、溶融亜鉛めっき；海洋級ステンレスの選択肢あり。
• 挙動：直径 0.5〜2 mm は非常に柔軟；直径 ≧6 mm で剛性が増す；大径は非作動ステーにしばしば使用される。
• 直径および引張等級ごとのおおよその重量（kg/100m）と最小破断荷重（kN）は、パラメーター欄に詳細を示します。
