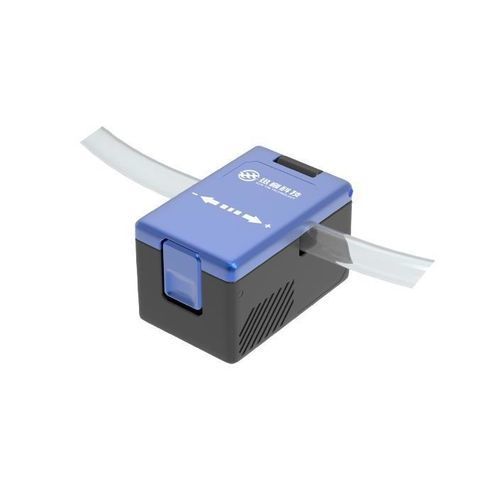

クランプオン型流量センサー CG series

超音波密度液体用

概要
CGシリーズの外夹式（クランプオン）超音波流量センサ/流量計は、センサ内部に電子回路を統合したコンパクト設計で、外部回路を必要とせず測定と出力が可能です。柔軟なプラスチックチューブの外側に簡単に取り付けられ、液体の流量測定や気泡検出を高精度に行います。非接触測定のため、管内流体と直接接触せず衛生要件の厳しい用途に適しています。

主な特長

• 高精度・高信頼性
• 非侵襲の流量測定、液体と直接接触しないため衛生的で安全
• 双方向測定、体積計算対応、気泡検出機能搭載
• センサ内部に回路を内蔵、外部処理システム不要、コンパクトサイズ
• 詰まりや迂回、デッドゾーンがなく流体圧力損失が小さい
• 標準的な出力を提供し、顧客システムへシームレスに統合可能
• プラスチックチューブの材質・サイズ・温度・液体種類を指定したカスタム校正が可能

主な用途

• 医療機器：人工心肺装置（HLM）、体外式膜型人工肺（ECMO）、臓器灌流・輸送システム、透析装置（血液透析・腹膜透析）、血液ポンプ、造影剤注入ポンプ
• バイオ医薬プロセス・設備：使い捨て反応容器、発酵槽、細胞培養装置、ワクチン製造、タンジェンシャルフローフィルトレーション、液体クロマトグラフィー
• 新エネルギーの生産・加工：高純度水・高純度試薬の移送システム
• 食品・飲料加工：牛乳、ジュース、ビールの生産プロセス
• 充填機、噴霧装置、冷却システム、潤滑システム
• 科学実験システム
• 水処理・廃水処理システム

製品選定（型番 / 流量範囲 / 精度 / チューブ外径 / チューブ内径）
型番 | 流量範囲 | 精度 | チューブ外径 | チューブ内径
CG016NS | Default: 500 mL/min Max: 2000 mL/min | 0-200 mL/min: ±6 mL/min; 200-2000 mL/min: ±3% | 5/32" (4 mm) / 4 mm | 1/16" (1.6 mm) / 2 mm
CG019NS | Default: 800 mL/min Max: 2000 mL/min | 0-200 mL/min: ±6 mL/min; 200-4000 mL/min: ±3% | 3/16" (4.8 mm) / 5 mm | 1/16" (1.6 mm) / 3 mm
CG025NS | Default: 1000 mL/min Max: 3000 mL/min | 0-200 mL/min: ±9 mL/min; 200-3000 mL/min: ±3% | 1/4" (6.4 mm) / 7 mm | 1/8" (3.2 mm) / 4 mm
CG032NS | Default: 2000 mL/min Max: 6000 mL/min | 0-300 mL/min: ±9 mL/min; 300-6000 mL/min: ±3% | 5/16" (7.9 mm) / 8 mm | 3/16" (4.8 mm) / 5 mm
CG038NS | Default: 3000 mL/min Max: 8000 mL/min | 0-500 mL/min: ±15 mL/min; 500-8000 mL/min: ±3% | 3/8" (9.5 mm) / 9 mm | 1/4" (6.4 mm) / 6 mm
CG044NS | Default: 4000 mL/min Max: 9000 mL/min | 0-600 mL/min: ±18 mL/min; 600-9000 mL/min: ±3% | 7/16" (11.1 mm) / 11 mm | 5/16" (7.9 mm) / 8 mm
CG050NS | Default: 5000 mL/min Max: 10000 mL/min | 0-700 mL/min: ±21 mL/min; 700-10000 mL/min: ±3% | 1/2" (12.7 mm) / 13 mm | 3/8" (9.5 mm) / 10 mm
CG056NS | Default: 6000 mL/min Max: 12000 mL/min | 0-800 mL/min: ±24 mL/min; 800-12000 mL/min: ±3% | 9/16" (14.3 mm) / 14 mm | 3/8" (9.5 mm) / 10 mm
CG063NS | Default: 8000 mL/min Max: 14000 mL/min | 0-900 mL/min: ±27 mL/min; 900-14000 mL/min: ±3% | 5/8" (15.9 mm) / 16 mm | 3/8" (9.5 mm) / 10 mm
CG075NS | Default: 10000 mL/min Max: 20000 mL/min | 0-1200 mL/min: ±36 mL/min; 1200-20000 mL/min: ±3% | 3/4" (19.1 mm) / 19 mm | 1/2" (12.7 mm) / 13 mm
CG100NS | Default: 25000 mL/min Max: 50000 mL/min | 0-2000 mL/min: ±60 mL/min; 2000-50000 mL/min: ±3% | 1" (25.4 mm) / 1" (25.4 mm) | 3/4" (19.1 mm) / 5/8" (15.9 mm)
CG125NS | Default: 50000 mL/min Max: 100000 mL/min | 0-8000 mL/min: ±240 mL/min; 8000-100000 mL/min: ±3% | 1 1/4" (31.8 mm) / 1 1/4" (31.8 mm) | 3/4" (19.1 mm) / 1" (25.4 mm)
CG138NS | Default: 50000 mL/min Max: 100000 mL/min | 0-9000 mL/min: ±240 mL/min; 9000-100000 mL/min: ±3% | 1 3/8" (35 mm) / 1 3/8" (35 mm) | 7/8" (22.2 mm) / 1" (25.4 mm)

仕様

• 測定流体：水、生理食塩水、血液、飲料などの音響的に透明な液体
• 精度：±3% RD（Reading）＋ゼロオフセット
• 校正：出荷時校正 22 ±3 °C、水
• 適用チューブ材質：PVC、PTFE、PE 等のプラスチック製柔軟チューブまたはシリコーンチューブ
• ハウジング材質：アルミ合金
• 入力電圧：12-30 VDC
• 電流：20 mA未満（外部負荷なし）
• 保存温度：-20 °C - 70 °C
• 流体温度：0 °C - 60 °C
• 周囲温度：0 °C - 60 °C
• 入出力：
  • RS485
  • アナログ出力：電流出力 4-20 mA、0-20 mA、0-24 mA；電圧出力 0-5 V、0-10 V
  • 周波数出力：0-20 KHz
  • デジタル出力：NPN、PNP、PUSH-PULL
  • デジタル入力：接地、持続時間 ≥ 20 ms
• 付属品：8芯シールドケーブル、標準長さ 1.5 m
• オプション品：
  • USBデータコンバータ：センサをPCに接続可能
  • 表示付フローセンサーツールボックス：最大3台のセンサをPCに接続可能
  • フローセンサーモニタ：表示付きでセンサに接続し、センサケーブルを延長可能
  • フローセンサー用データケーブル 3m、両端プッシュプルコネクタ、モニタとセンサを接続

特長 / 技術仕様

• シリーズ：CG Series（クランプオン式超音波流量センサ/流量計）
• 測定方式：柔軟なプラスチックチューブ向け非接触クランプオン超音波測定
• 双方向測定、気泡検出および体積計算機能
• センサ内蔵回路、コンパクト設計
• 幅広い型番により mL/min〜100,000 mL/min の流量範囲をカバー
• 統合用の複数出力：RS485、アナログ、周波数、デジタル
• 動作温度：流体および周囲 0 °C〜60 °C
• 電源：12-30 VDC、< 20 mA（外部負荷なし）
