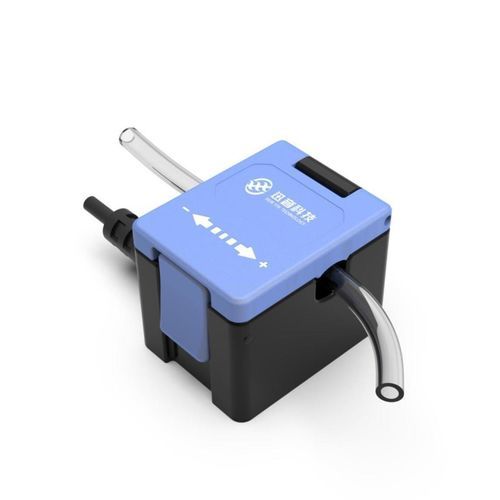

クランプオン式流量計 CM series

超音波密度水用

概要
CMシリーズは、コンパクトで非侵襲のクランプ式超音波センサー／流量計で、電子回路を内蔵しています。柔軟なプラスチックチューブに取り付けて流量や気泡、大きな固形粒子を検出できます。流体と接触しないため、医療機器、バイオ医薬、食品・飲料、産業オートメーション、研究用装置など、汚染を避ける必要がある用途に適しています。

主な特長

• 高い測定精度と安定性
• 非侵襲測定 — 流体と接触しない
• 双方向測定および体積算出／気泡検出
• センサハウジング内に電子回路を内蔵 — コンパクトで外部処理装置不要
• 可動部や詰まりがなく圧力損失が小さい

高精度
CMセンサーは各モデル範囲で精度の高い測定を行い、プロセス制御や体積データが重要な用途に適しています。

衛生面の安全性
非接触測定により汚染リスクを低減し、流体の完全性が求められる医療、バイオ医薬、食品工程に適しています。

多機能検出
流量・体積に加え気泡検出が可能で、ディスペンス確認やフロー・スイッチとして自動化システムに組み込めます。

コンパクト統合設計
内蔵回路により外部配線を不要にし、設置スペースが限られた生産ラインや試験台への取り付けを簡素化します。

詰まりなし
クランプ取り付けはライン内の詰まりやデッドゾーンを回避し、流路を中断せず連続測定を可能にします。

センサ較正
チューブ材質・寸法、温度、液体種に応じた較正が可能で、設置環境での精度最適化を行えます。

製品選定
型番 | 流量範囲 | 精度 | チューブ外径 | チューブ内径
CM-016 | Default: 1000 mL/min; Max: 2000 mL/min | 0–200 mL/min: ±6 mL/min; 200–2000 mL/min: ±3% | 5/32" (4 mm) | 1/8" (3.2 mm) または 4 mm
CM-019 | Default: 2000 mL/min; Max: 4000 mL/min | 0–200 mL/min: ±6 mL/min; 200–4000 mL/min: ±3% | 3/16" (4.8 mm) | 1/8" (3.2 mm) または 5 mm
CM-025 | Default: 3000 mL/min; Max: 6000 mL/min | 0–300 mL/min: ±9 mL/min; 300–6000 mL/min: ±3% | 1/4" (6.4 mm) | 1/8" (3.2 mm) または 6 mm
CM-038 | Default: 4000 mL/min; Max: 8000 mL/min | 0–500 mL/min: ±15 mL/min; 500–8000 mL/min: ±3% | 3/8" (9.5 mm) | 1/4" (6.4 mm) または 9 mm
CM-050 | Default: 5000 mL/min; Max: 10000 mL/min | 0–700 mL/min: ±21 mL/min; 700–10000 mL/min: ±3% | 1/2" (12.7 mm) | 3/8" (9.5 mm) または 13 mm
CM-063 | Default: 7000 mL/min; Max: 14000 mL/min | 0–900 mL/min: ±27 mL/min; 900–14000 mL/min: ±3% | 5/8" (15.9 mm) | 3/8" (9.5 mm) または 16 mm
CM-075 | Default: 10000 mL/min; Max: 20000 mL/min | 0–1200 mL/min: ±36 mL/min; 1200–20000 mL/min: ±3% | 3/4" (19.1 mm) | 1/2" (12.7 mm) または 19 mm
CM-100 | Default: 25000 mL/min; Max: 50000 mL/min | 0–2000 mL/min: ±60 mL/min; 2000–50000 mL/min: ±3% | 1" (25.4 mm) | 3/4" (19.1 mm) または 25 mm

技術仕様

• 測定可能流体：水、生理食塩水、血液、飲料、塗料（固形分が少ない液体）
• 精度：±3% RD（読み値）およびゼロオフセット（典型、22 ±3 °Cの水）
• 較正：チューブ材質・流体に応じた工場出荷／カスタム較正
• 対応チューブ材質：PVC、シリコン、PTFE、PE
• ハウジング材質：アルミまたはステンレス
• 液温範囲：0°C〜60°C（モデルにより90°C対応あり）
• 保管温度：-20°C〜70°C
• 入力電圧：5〜30 VDC
• 消費電流：< 20 mA（外部負荷なし）
• 出力：RS485（CMシリーズ）；アクセサリ（USBコンバータ、表示付センサツールボックス）あり
