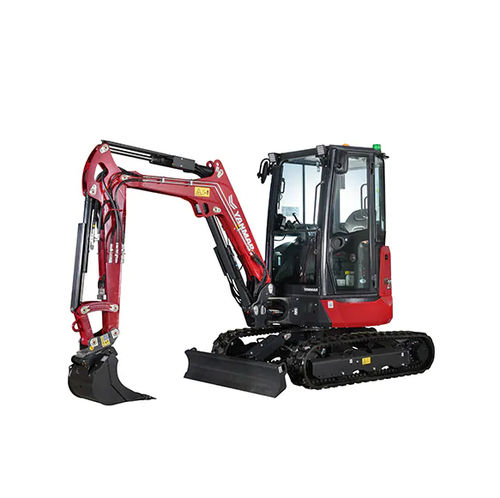

小型油圧ショベル ViO27-7

クローラー式ディーゼル建設現場用

概要
ViO27-7はゼロテールのミニ油圧ショベルで、建物や歩道、交通に近接した安全な作業を想定して設計されています。都市部の基礎工事、造園、狭小現場に適し、狭幅の下部構造、高い視認性、VIPPS油圧制御を組み合わせて、移動中も同時で滑らかな動作を実現します。

主な特徴
真のゼロテール構成により、混雑した場所で構造物のそばでの作業が可能です。キャブとゴムクローラー装着時の全幅が1,500 mm、車両輸送は3.5トン規制内に収まり、輸送・機動性・レンタル運用に適しています。

機能

• 小型フレームでフル性能：コンパクトな外形で現場での信頼性のある性能を発揮。ブームスイング範囲 左75° / 右60°。
• ゼロテール：狭い市街地での接触・損傷リスクを低減。
• 輸送対応：機体、クイックカップラー、標準の2バケットパッケージが3.5トン輸送規則に適合。下部フレームに4箇所の固定ポイント内蔵。
• 操作者重視の設計：425 mmの乗降口、広い視界、4.3 in LCD、人体工学に基づく操作系を備えたゆとりあるキャブ。
• 保守の簡素化：大開口カバーにより地上レベルからエンジン、フィルター、バッテリー、ラジエーター、油圧オイルへアクセス可能。長いサービス間隔で稼働率を最大化。

オプション（装備）

• 特別塗装
• 追加カウンターウェイト
• 第2補助回路（比例制御付き）
• 1/2回路
• バイオオイル
• 機体前方用LEDヘッドライト×2
• フラットフェイス油圧クイックコネクタ AUX1、AUX2
• 独立したパワーティルト供給ライン
• 機体後部用LEDライト＋ビーコン
• 自動停止

快適性

• プレミアム機械式サスペンションシート（ヒーター付、オプション）
• ラジオ FM/DAB
• 集中グリース給脂
• スマートフォンホルダー

安全

• GPSトラッキングユニット（TU700I） / 盗難防止装置（キー／キーパッド／LCD PIN）
• 走行アラーム（ホワイトノイズ）
• Smart Assist Remote（SAR）テレマティクス
• FOPS
• キャブ前面操作者保護

アタッチメント（例）

• クイックカップラー
• パワーティルトカップラー
• バケット
• ブレーカー

簡易仕様概要
Type: Zero Tail
Operating weight: 2 745 - 2 845 kg (rubber / steel tracks variations)
Width: 1 500 - 1 550 mm
Max. digging depth: 2 590 - 2 835 mm

技術仕様

• Model: ViO27-7
• Type: Zero Tail
• Transport weight: 2 565 kg (rubber tracks) / 2 665 kg (steel tracks)
• Operating weight: 2 745 kg (rubber tracks) / 2 845 kg (steel tracks)
• Overall length (A): 4 165 / 4 180 mm*
• Overall height (B): 4 525 / 4 540 mm*
• Overall width (C): 1 500 / 1 550 mm**
• Length of track on ground (D): 1 570 mm
• Undercarriage length (E): 2 020 mm
• Lane (F): 1 250 mm
• Track width (G): 250 / 300 mm**
• Overall blade width (H): 1 500 mm
• Overall blade height (I): 300 mm
• Blade distance (J): 1 380 mm
• Max. blade height above the ground (K): 330 mm
• Max. lowering blade depth (L): 355 mm
• Minimum ground clearance (M): 325 mm
• Max. digging depth - Blade lifted: 2 590 / 2 835* mm
• Max. digging depth - Blade lowered: 2 775 / 3 025* mm
• Max. digging reach on ground: 4 470 / 4 720* mm
• Max. digging reach: 4 595 / 4 835* mm
• Max vertical wall: 1 195 / 1 400* mm
• Max. dumping height: 2 770 / 2 930* mm
• Max. cutting height: 4 190 / 4 345* mm
• Boom swinging base to left: 75°
• Boom swinging base to right: 60°
• Arm length: 1 150 / 1 400* mm
• Minimum front swing radius: 1 985 / 2 025* mm
• Minimum front swing radius with boom swing: 1 105 / 1 115* mm
• Rear turning radius: 750 mm
• Engine type: Stage V 3TNV80F-ZXKBVA
• Fuel: Diesel
• Net power: 17.7 kW at 2400 rpm
• Gross power: 18.4 kW at 2400 rpm
• Displacement: 1.267 l
• Max Torque: 74.5 Nm (1900 rpm)
• Starter: 12 V - 1.4 kW
• Battery: 12 V - 55 Ah
• Alternator: 12 V - 55 A
• Hydraulic maximum pressure: 210 bar
• Working pump: 1 gear pump
• Max flow: 2 x 32,4 l/min
• Hydraulic tank capacity: 32 l
• Travel speed: 2.5 / 4.4 km/h
• Rotation speed: 9.7 rpm
• Digging force (arm): 16.5 kN / 13.6 kN with long arm
• Digging force (bucket): 21.4 kN
• Traction force: 23.5 kN / 12.1 kN
• Noise level (2000/14/CE & 2005/88/CE): NA
• Fuel tank capacity: 39 l
• Notes: short arm / long arm variations and extended tracks indicated where shown by * and **
