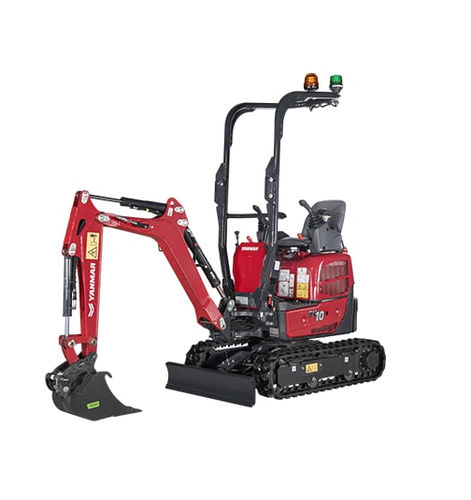

小型油圧ショベル SV10

クローラー式Tier 4 finalディーゼル

概要
コンパクトミニショベルSV10は、限られた作業スペースで高い作業性能を発揮します。輸送が容易で、迅速に稼働可能、稼働率を高める設計により、プロの作業効率向上と運用コストの削減に貢献します。

概要表
Series: レギュラーラジアス
作業質量: 1,180 kg
幅: 740 - 990 mm
掘削深さ: 1,800 - 1,955 mm

仕様（詳細）
重量 - 輸送重量: 1,055 kg（ゴムクローラ）
重量 - 作業質量: 1,180 kg（ゴムクローラ）

エンジン
型式: Stage V 3TNV70-WBVB1
燃料: ディーゼル
ネット出力: 9.2 kW（2,000 rpm時）
定格出力（総合）: 9.3 kW（2,000 rpm時）
総排気量: 0.854 l
最大トルク: 51.8 N.m / 1,500 rpm
スタータ: 12 V - 1.1 kW
バッテリー: 12 V - 36 Ah
オルタネータ: 12 V - 8.5 A

油圧システム
最高圧力: 190 bar
サービスポンプ: 可変吐出の二重ピストンポンプ×1 / ギアポンプ×1
最大流量: 2 x 11.14 l/min / 6.79 l/min
油圧タンク: 7.5 l

性能
走行速度: 1.8 - 3.6 km/h
旋回速度: 9.1 rpm
アーム押し込み力: 5.2 kN
バケット引き抜き力: 7.6 kN
牽引力: 9.39 kN
騒音レベル（2000/14/EC & 2005/88/EC）: LwA: 92 dBA / Lpag: 76 dBA
燃料タンク: 10.84 l

主要寸法
全長（A）: 2,810 mm
全高（B）: 2,300 mm
全幅（C）: 740 / 990 mm
地上のクローラ長（D）: 970 mm
クローラ台車長（E）: 1,290 mm
トレッド（F）: 560 / 810 mm
クローラ幅（G）: 180 mm
ブレード全幅（H）: 740 / 990 mm
ブレード全高（I）: 205 mm
ブレードまでの距離（J）: 840 mm
最大ブレード上げ高さ（K）: 185 mm
最大ブレード下げ深さ（L）: 230 mm
最低地上高（M）: 125 mm

掘削深さとリーチ
最大掘削深さ – ブレード上げ（N）: 1,800 mm
最大掘削深さ – ブレード下げ（O）: 1,955 mm
地上での最大リーチ（P）: 3,130 mm
最大リーチ（Q）: 3,180 mm
最大垂直掘削高さ（R）: 1,010 mm
最大投棄高さ（S）: 2,010 mm
最大掘削高さ（T）: 2,830 mm
ブーム左旋回角（U）: 60°
ブーム右旋回角（V）: 60°
アーム長（W）: 905 mm
前方旋回半径（X）: 1,265 mm
ブーム偏位時前方旋回半径（Y）: 935 mm
後方旋回半径（Z）: 590 mm
注: ROPSバー格納時 / ROPSバー展開時

特徴と強み

• 狭所作業に対応: 機体幅740 mmで欧州標準の出入口を通過可能、リアの干渉量540 mm。
• 可変幅の下回り: 740 mm → 990 mm。
• 軽量で輸送が容易: 輸送重量1,055 kg、一般的な小型車両で搬送可能。
• 1トンクラスで優れた掘削深さ: ブレード上で最大1,800 mm、ブレード下で1,955 mm。
• 1トンクラスで高出力の3気筒Stage Vエンジン。
• 操作性に優れた人間工学的設計: 直感的な操作系、ジョイスティックコンソールの間隔調整が可能。
• 汎用性: 多数のアタッチメントに対応（オーガー、グラップル、ブレーカー、サム、バケット、クイックカプラ、パワーティルト、チルトロータリー）。

技術仕様

• モデル: SV10
• ブランド: YANMAR
• 作業質量: 1,180 kg
• 輸送重量: 1,055 kg（ゴムクローラ）
• 最小 / 最大幅: 740 / 990 mm
• 全長: 2,810 mm
• 全高: 2,300 mm
• 掘削深さ: 1,800 - 1,955 mm
• 掘削リーチ: 3,130 - 3,180 mm
• エンジン: Stage V 3TNV70-WBVB1、Diesel、9.2 kW 定格
• 総排気量: 0.854 l
• 最大トルク: 51.8 N.m / 1,500 rpm
• 燃料タンク: 10.84 l
• 油圧システム: 最大圧力190 bar、タンク7.5 l
• 走行速度: 1.8 - 3.6 km/h
• バケット引き抜き力: 7.6 kN
• 騒音レベル: LwA 92 dBA / Lpag 76 dBA
