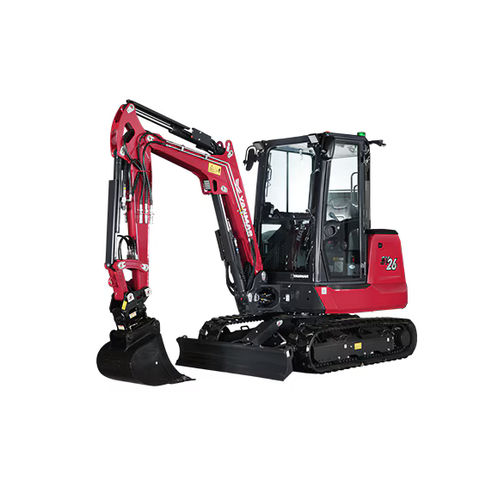

小型油圧ショベル SV26-7

クローラー式ディーゼル建設現場用

概要
コンパクトで機動性に優れたマシンに高い作業能力を凝縮。YANMAR SV26-7は市街地の狭所工事、基礎工事、造園作業向けに設計されたコンベンショナルテールのミニ油圧ショベルです。直感的な操作系、安定した下回り、高い掘削力により狭隘な現場でも操作性と安全性を確保します。

クイックファクト
Series: コンベンショナルテール
仕様運転質量: 2,735 - 2,835 kg
全幅: 1,550 mm
最大掘削深さ: 2,590 - 2,835 mm

仕様（概要）
輸送質量: 2,555 kg（ゴムクローラ） / 2,655 kg（鋼製クローラ）
運転質量: 2,735 kg（ゴムクローラ） / 2,835 kg（鋼製クローラ）

エンジン
型式: Phase V 3TNV80F-ZXKBVA
燃料: ディーゼル
ネット出力: 17.7 kW / 2,430 rpm
定格出力: 18.4 kW / 2,430 rpm
排気量: 1.267 l
最大トルク: 74.5 Nm / 1,900 rpm
スタータ: 12 V - 1.4 kW
バッテリ: 12 V - 55 Ah
オルタネータ: 12 V - 55 A

油圧システム
最高圧力: 210 bar
サービスポンプ: 可変容量ピストンポンプ（ダブル） / ギアポンプ / ギアポンプ
最大流量: 2 x 32.4 l/min / 21.6 l/min / 10.8 l/min
油圧タンク: 32 l

性能
走行速度: 2.5 / 4.4 km/h
旋回速度: 9.7 rpm
アーム突き刺し力: 16.5 kN / 13.6 kN（ロングアーム）
バケット掘削力: 21.4 kN
けん引力: 23.5 kN / 12.1 kN
燃料タンク: 39 l

寸法
全長: 4,310 / 4,325 mm*
全高: 2,470 / 2,465 mm**
全幅: 1,550 mm
地上のクローラ長: 1,570 mm
トレッド: 1,250 mm
履帯幅: 300 mm**
ブレード全幅: 1,500 mm
ブレード高さ: 300 mm
最大ブレード上げ高さ（地上）: 330 mm
最大ブレード下げ深さ（地上から）: 355 mm
最低地上高: 325 mm

掘削範囲・到達距離
最大掘削深さ（ブレード上げ）: 2,590 / 2,835 mm
最大掘削深さ（ブレード下げ）: 2,775 / 3,025 mm
地上最大到達距離: 4,470 / 4,720 mm
最大到達距離: 4,595 / 4,835 mm
最大垂直掘削高さ: 1,195 / 1,400 mm
最大投棄高さ: 2,770 / 2,930 mm
最大切断高さ: 4,190 / 4,345 mm
ブーム左側偏向: 75°
ブーム右側偏向: 60°
アーム長: 1,150 / 1,400 mm
前方旋回半径: 1,985 / 2,025 mm
ブーム偏向時前方旋回半径: 1,105 / 1,115 mm
後方旋回半径: 1,165 mm
* ロングアーム装着時
** 履帯拡張時

操作者設計と快適性
広い扉、大型ガラス面、バックカメラ、4.3インチ表示を備えた広いキャブ。人間工学に基づく配置で長時間作業でも疲労を軽減。機械式・油圧式のクイックカプラ、表示で最大5つのアタッチメントの流量をプリセット・記憶可能。

メンテナンスと信頼性
堅牢なシャーシと鋼製カバー、大型カウンターウエイト。油圧ホースは保護されブーム内部を通す配管。整備ポイントはリア/サイドカバー、シート下パネル、取外し可能な床でアクセス容易。ブレードシリンダは2分割で迅速交換可能。

オプション・装備

• 特別塗装
• 追加カウンターウェイト
• 比例制御付き第2補助回路
• 1/2回路
• 生分解性油
• 前方LED作業灯×2
• AUX1・AUX2 平面フラットフェイスカプラ
• 独立Powertilt給油ライン I
• 後方LEDライト＋ビーコン
• 自動アイドルストップ

快適装備（オプション）

• 機械式サスペンション付プレミアムヒーターシート
• FM/DABラジオ
• 集中グリース給脂装置
• スマートフォンホルダー

安全装備（オプション）

• GPS追跡ユニット（TU700I）
• 盗難防止装置（キー/キーパッド/LCD PIN）
• ホワイトノイズ走行警報
• テレマティクス Smart Assist Remote (SAR)
• キャブ用フロントオペレータ保護（FOPS）

対応アタッチメント

• クイックカプラ
• 傾斜カプラ（Powertilts）
• バケット
• ブレーカー
• チルトローテータ

技術仕様

• モデル: SV26-7
• ブランド: YANMAR
• 輸送質量: 2,555 kg（ゴムクローラ） / 2,655 kg（鋼製クローラ）
• 運転質量: 2,735 kg（ゴムクローラ） / 2,835 kg（鋼製クローラ）
• 全幅: 1,550 mm
• 全長: 4,310 / 4,325 mm（構成による）
• 全高: 2,470 / 2,465 mm（構成による）
• エンジン: Phase V 3TNV80F-ZXKBVA
• 燃料: ディーゼル
• ネット出力: 17.7 kW / 2,430 rpm
• 最大トルク: 74.5 Nm / 1,900 rpm
• 排気量: 1.267 l
• 最大油圧流量: 2 x 32.4 l/min / 21.6 l/min / 10.8 l/min
• 最大油圧圧力: 210 bar
• 油圧タンク: 32 l
• 燃料タンク: 39 l
• 走行速度: 2.5 / 4.4 km/h
• 旋回速度: 9.7 rpm
• バケット掘削力: 21.4 kN
• けん引力: 23.5 kN / 12.1 kN
• 前方旋回半径: 1,985 / 2,025 mm
• 後方旋回半径: 1,165 mm
