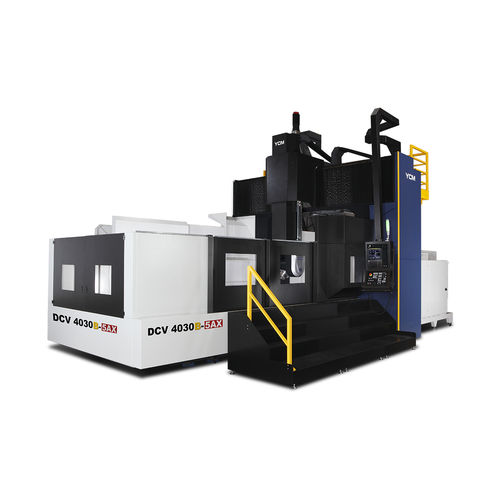

5軸マシニングセンタ DCV4030B-5AX縦型ダブルコラムHSK-100-A
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ダブルコラム
- スピンドル
- HSK-100-A
- ツールステーション数
- 40ツール, 120ツール
- 応用
- 切断機用
- その他の特徴
- 高精度, 高剛性, ダイレクトドライブ
- X軸移動距離
4,065 mm
(160 in)- Y軸移動距離
3,500 mm
(138 in)- Z軸移動距離
1,016 mm
(40 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
46 kW
(62.54 hp)- X軸の移動速度
20,000 mm/min
(13 in/s)- Y軸の移動速度
20,000 mm/min
(13 in/s)- Z軸の移動速度
15,000 mm/min
(10 in/s)- 最大テーブル積載量
20,000 kg
(44,092 lb)- 最大ツール重量
13 kg
(28.7 lb)- 総重量
58,000 kg
(127,868.11 lb)
詳細
ユニバーサルフライスヘッド、3D曲面輪郭表現がいい
高効率ユニバーサルフライスヘッド、モーター内蔵設計
主軸穴のテーパHSK-A100、最大回転速は10,000 rpm
主軸センター出水20 bar (オプション)
油冷式主軸冷却システム
ユニバーサルフライスヘッド、3D曲面輪郭表現がいい
高効率B/C軸
B/C軸はモーター直結駆動によって、トルクと保持力が高くなります。
ハイデンハインアングルエンコーダを備え、精度が高い定位置を提供します。
径、軸方向はローラーベアリングによって切削剛性が向上されます。
高効率B/C軸
対称クロス構造設計
主要構造はボール上の石墨鋳鉄で構成されます。
クロス高剛性構造によって、不同の切削応力による変形を防止します。
