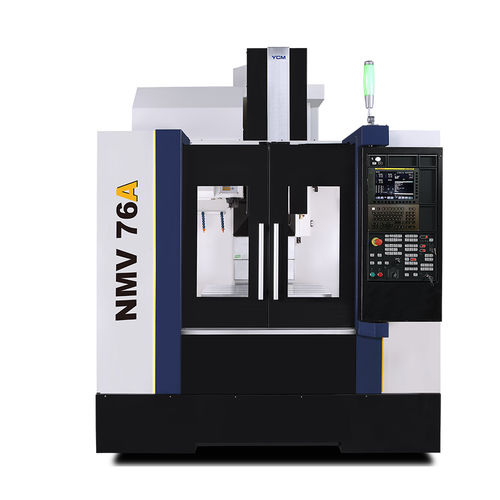

3軸マシニングセンタ NMV series

縦型BBT40切断機用

一貫生産体制のハードレールマシンであり、高い衝撃吸収性、耐摩耗性を備え、切断加工に適用されています。 高剛性構造設計を採用し、最良な精度及び安定性を提供いたします。 強力なミーハナイト鋳鉄を採用し、高硬度化レールのスクラップ技術が統合され、最適な動的水平精度及び耐久性を維持することができます。 三軸の摺動面は低摩擦係数のTurcite-B 耐摩擦シートを採用し、高硬度化レールの研削に合わせて重切削に最適です。Z軸に重りを装備せず、動的な精度が優れます。 サドルは「二重壁」の設計を採用し、 ストロークの範囲内において作業台をサポートします。Y軸のレールは特に幅が広く、剛性がいいです。Y軸のレールは650mmの大きなスパンを有します。 Z軸に重りを装備せず、動的な精度が優れます。 YCM 製直結式高速主軸 ヘッド部に対照式の設計を採用し、温度差による熱変位を減らすことができます。 直結駆動式の主軸設計を採用し、主軸オイル冷却システムの追加設置によって、排熱を加速させ、主軸の熱変位を減らすことができます。(オプション) セラミックベアリングは軽くて遠心力が低く、優れる剛性を有し、熱膨脹係数が小さいです。 12,000 rpm直結式主軸を採用し、高精度コイルスプリングを採用し、良好的な動的バランスを有し、振動が小さいです、一般の部品加工に適用されます。 ギアーボックスの主軸回転速度は8,000 rpm(オプション)で、最高トルクは 45.04 kgf-mに達し、鋳造物又はチタン合金加工等の重切削に適用されます。 ギアーボックスの主軸の最高回転速度は10,000 rpm(オプション)で、重切削に適用されます。直径の小さいツールを使用する高速切削でも繊細な加工表面(オイル温度冷却機は標準配備)を形成することができます。
