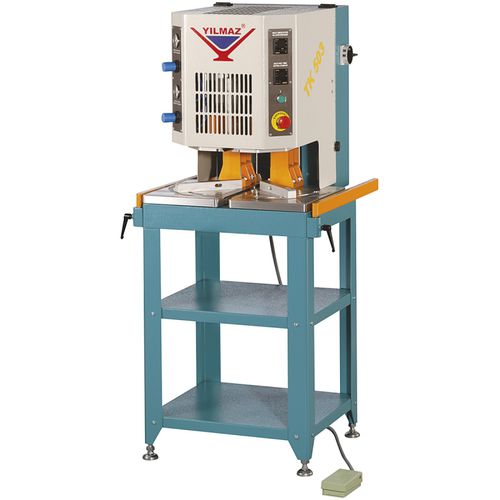

ホットプレート溶接機 TK 503

自動キャスター付きプロファイル用

製品情報
本機は、30°～180°の角度範囲でPVCプロファイルの単一コーナー溶接を行うために設計されており、高さH165 mmまでのプロファイルに対応します。

主な特長

• 30°～180°の任意の角度を無段階で設定して溶接可能
• 手動で溶接継手の選択が可能：標準（2.0 mm）または継ぎ目なし（0.2 mm）
• 最大H165 mmのプロファイル溶接が可能
• 溶融時間、溶接時間、溶接圧力を独立して設定可能
• 溶接サイクルの自動開始・自動終了
• 電子サーモスタットによる0～300 °Cの温度調整
• 長尺プロファイルの溶接を支援するプロファイル支持アームを標準装備
• プレートの掃除とテフロン交換が容易で、メンテナンス時間を短縮
• プロファイル支持アームは両方向に標準付属
• フットペダルによる個別クランプ
• 金型の迅速交換機能により段取り時間を短縮
• 持ち運びに便利なポータブルスタンド

標準付属品

• プロファイル支持アーム
• 電気式フットペダル

オプション

• 特殊溶接金型

技術仕様
電源：1.5 kW / 230V AC 1P+N+PE / 50/60Hz
回転速度：--
カット/容量：--
エア流量：20 L/min
空気圧：6～8 bar
寸法：60 x 191.5 x 140 mm
重量：128 Kg / 113 Kg

特性 / 技術仕様

• 型式：TK 503
• 用途：PVCプロファイルの単一コーナー溶接（30°–180°）
• 最大プロファイル高さ：H165 mmまで
• 加熱範囲：0–300 °C（電子サーモスタット）
• 電源 / モーター：1.5 kW / 230V AC 1P+N+PE / 50/60Hz
• エア消費量：20 L/min
• 必要空気圧：6–8 bar
• 溶接オプション：標準（2.0 mm）または継ぎ目なし（0.2 mm）、手動調整
• コントロール：溶融時間、溶接時間、圧力を独立して設定；自動サイクル開始/終了
• 人間工学：プロファイル支持アーム（両方向）、フットペダルクランプ、プレート清掃とテフロン交換が容易
• 輸送：ポータブル機械スタンド
• 標準付属品：プロファイル支持アーム、電気式フットペダル
• オプション：特殊溶接金型
• 外形寸法（mm）：60 x 191.5 x 140
• 重量：128 Kg / 113 Kg
