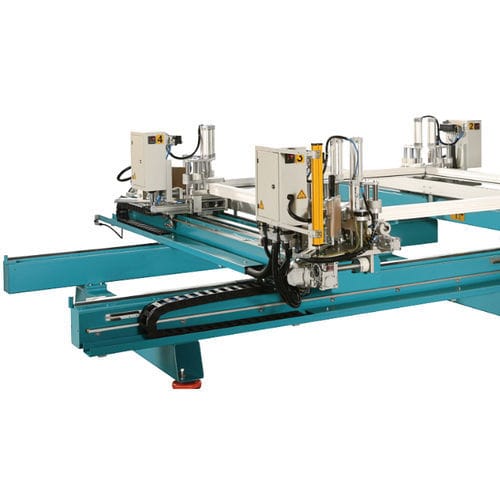

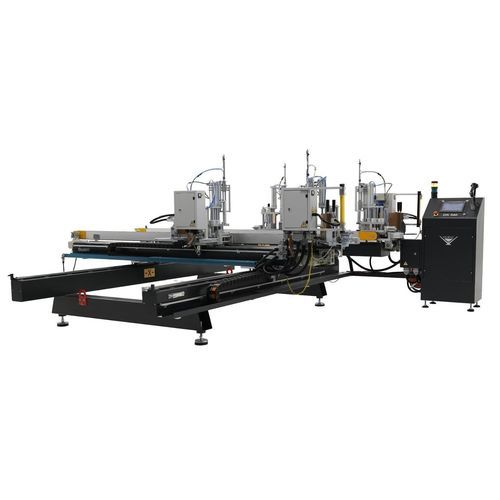

熱風溶接機 DK 540

自動組み込み式ポリ塩化ビニル用

製品概要
DK 540 は、PVC 窓用プロファイルの四隅溶着を行う全自動機で、1サイクルでフレームまたはサッシを完成させます。

主な特長

• 90°の四隅を全自動で溶着
• フレームまたはサッシを1サイクルで溶接
• プロファイルごとに個別にプログラム可能な溶接パラメータ
• 溶接オプション：標準（2 mm）またはシームレス（0.2 mm）
• テフロンローラーシステムでテフロン寿命を延長
• 溶接後のフレーム自動排出
• セットアップ時間を短縮する迅速な金型交換システム
• プロファイル識別用バーコードスキャナ
• 作業者保護用ガード
• 電子熱電対による温度制御、0–300°C 調整可能
• 8インチ カラー LCD タッチスクリーンでパラメータ設定
• 最大 900 プロファイルのプログラム保存が可能

標準付属品

• 手動給脂ポンプ
• プロファイル高さ70 mm用サッシ溶接金型セット
• フレームプロファイル用アダプタセット

オプション

• SA 250 冷却ユニット
• CS 240 シール押さえシステム
• 歪んだサッシ用溶接固定具セット
• 特注の溶接金型（別注）

主な仕様（抜粋）
モデル: DK 540
Hmax: 180 mm
Hmin: 30 mm
Wmax: 130 mm
Wmin: 30 mm
溶接可能フレーム最小: 400 x 400 mm
溶接可能フレーム最大: 3100 x 2700 mm
最大溶接寸法: 3100 x 2700 mm
空気流量: 55 L/min
加熱範囲: 0–300°C（電子熱電対）
メモリ: 最大 900 プログラム
インターフェース: 8'' カラー LCD タッチスクリーン
重量: 1.690 Kg

用途と技術的詳細

• PVC の窓・ドア生産ラインに適合
• SA 251、CNC 609-611、SA 261 と組合せて自動ラインに統合可能
• 再現性のある生産のためにパラメータを容易に呼び出し
• 作業者の安全性と工程のトレーサビリティ（バーコード）を重視した設計
