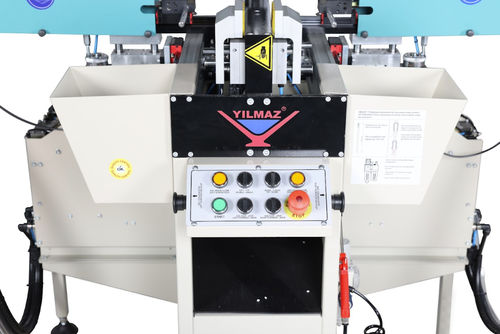

自動組立機 MCA 801

コネクター

製品概要
さまざまなシリーズ・サイズのPVC立柱（マリオン）プロファイルで使用される金属くさび型コネクタを位置決めし、両面を同時に自動で締め付けます。手動調整を不要にすることで、ライン組立での再現性のある位置決めと制御されたねじ締めを実現します。

主な機能

• 2 × 自動ねじ供給ユニット（両面同時締結）
• フットペダル操作によるサイクル開始と安全制御
• プロファイル種別やコネクタモデルに応じた締め付け力・深さの調整が可能
• ビットの交換が容易な設計で保守性に配慮
• ねじ締め完了後の自動停止機能
• 不正使用を防止するためのセーフティキー
• ねじ高さ調整用の専用キー付属
• 最大4種類のくさびコネクタに対応する可変式機械タレット
• 締め付け時の自動プロファイルクランプおよびセンタリング機能
• ヘッド部の機械式センサーにより安定した締め付けを実現
• ねじ供給時間：約1.7秒/個
• 推奨補強板厚：最大2.5 mm

標準付属品

• 1× 半製品コネクタ金型
• 2 × Apexねじビット
• 機械タレット用各種寸法の六角ボルト

オプション

• 顧客コネクタ仕様に合わせた特注金型

仕様

• 型式：MCA 801
• 用途：PVC立柱/マリオンプロファイル向け金属くさびコネクタの位置決め・締付け
• ねじ供給方式：2基の自動供給ユニット
• 操作方式：フットペダル起動、締付け完了で自動停止
• 調整項目：締付け力、締付けポイント、ねじ高さ
• 工具：4種対応の機械タレット、ビットの迅速交換
• 締付け時のクランプ/センタリング：自動
• 制御・安全：ヘッドの機械式センサー、セーフティキー
• 処理能力：ねじ供給時間 約1.7秒/個
• 材質限界：推奨補強板厚 最大2.5 mm
• 付属品：半製品コネクタ金型、Apexビット、タレット用六角ボルト
• オプション：顧客仕様の特注金型対応可

製品動画
製品動画あり（タイトル：「MCA 801 video」）。
