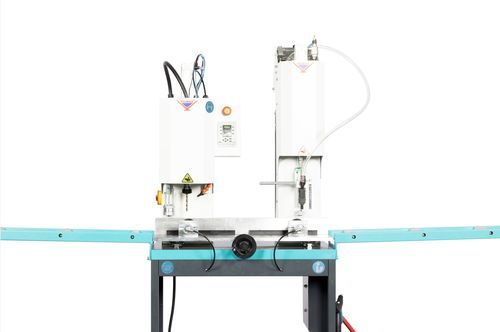

ペダル式ネジ止め・組み立てシステム SM 201 SD

手動前進式ネジアッセンブリー形材

SM 201 SD は、PVC製ドア・窓用プロファイルに入れた補強鋼の締め付けおよび取付穴の穿孔を行う機械で、精度の高い繰り返し可能な組立作業を実現します。補強鋼を挿入したPVCプロファイルを手動でテーブルに載せ、締め付けと穿孔のサイクルはフットペダルで開始し、プロファイルの前進は手動で行います。

標準付属品

• プロファイル支持アーム（左右）

主な特長

• 補強鋼の締め付けおよびPVCプロファイルへの取付穴穿孔が可能
• 締め付けと穿孔の両プロセスをフットペダルで制御
• 自動ネジ供給ユニット搭載
• プロファイル種別や機種に応じて締め付け力・深さを調整可能
• 締め付け中にプロファイルを確実に固定する自動クランプ
• 最適な締め付けを保証するヘッドの機械式センサー
• 締め付けサイクル完了後の自動停止
• 不正使用防止のための安全キー
• ネジ高さ調整用の専用キー
• 各種プロファイルに対応する調整可能な支持距離
• ビットの交換が容易で長時間の運用に適合

技術仕様

• 対応プロファイル高さ: Hmin 40 mm – Hmax 160 mm
• 対応プロファイル幅: Wmin 40 mm – Wmax 165 mm
• 機械重量: 132 Kg / 100 Kg
• ネジ供給速度: 約 1.7 秒/個
• 推奨補強板厚: 最大 3.0 mm
