多機能切断および機械加工システム AIM 3410 CBN

CNCアルミフレーム用PVC 成形用

製品情報

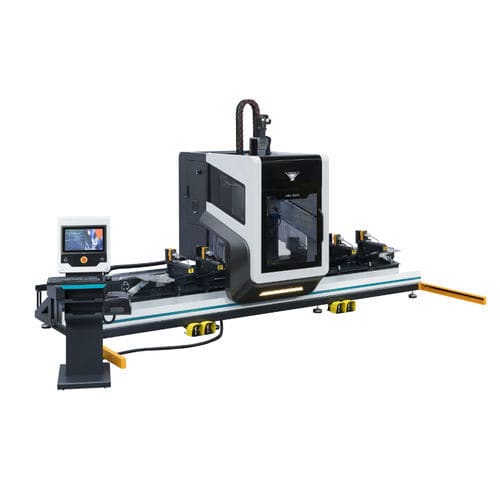

AIM 3410 および AIM 3410 CBN は、アルミニウムおよび PVC プロファイルのフライス、切断、複合加工を目的とした CNC 4 軸加工センターです。第4軸によりプロファイルの三面加工が可能です。工具交換時間を短縮するため、可動式インライン工具マガジン（8 工具）が加工ヘッドに搭載されています。Ø180 mm のソーを備え、ファサードやプロファイル切断に適しています。自動クランプ認識・位置決め機能、透明ポリカーボネート窓付きの可動式キャビン、オペレータ保護バリアにより安全で監視可能な操作を実現します。

主な特長

• 複雑なプロファイル加工に対応する4軸CNC移動制御
• 可動式インライン工具マガジン：8工具（7本のエンドミル＋1枚のソーブレード）をヘッドに搭載
• クランプの自動認識と自動位置決め
• PLC制御スプレーツール冷却ユニット
• ワークを確実に固定する4個の自動クランプ（標準）
• X方向のワーク再設定用空気支持（標準1、追加オプションで2）
• X、Y、Z軸用カートリッジ潤滑システム
• Yilmaz エンジニアリングチームによる専用 CAM プログラム
• 15インチ カラータッチスクリーン、USBによるプログラム取り込み、ISO Gコード対応
• リモート技術サポートおよび多言語対応インターフェース
• 防音キャビン（CBNオプション）およびLED照明
• 堅牢なスチール構造と高性能ガントリ
• 速度確認用ハンドヘルドコントローラ（オプション）

標準付属品

• プログラミング用キーボードとマウス
• 機械周囲の安全フェンス
• プロファイル用クランプ4個
• 左側の空気支持（1個）
• マシンフレーム内の切粉トレイ

オプション品

• 切削工具、ツールホルダ、コレットおよびアクセサリセット（例：6本のカッター — 2×Ø5、1×Ø6、1×Ø8、1×Ø10、1×Ø12）
• HSK F63 工具ホルダ 8個
• コレットセット（例：3×Ø5‑6、1×Ø7‑8、1×Ø9‑10、1×Ø11‑12）
• 金型高さキット（4個）
• 右側の第2リファレンスプロファイル支持（標準/キャビネット仕様）
• 自動工具長測定装置
• 特殊ソーブレードキット
• ハンドヘルドコントローラ
• CAMQUIX 4軸ソフトウェア（CAMPROX）および UNILINK ONBOARD 4軸インターフェースソフト
• AIM 3410 追加クランプユニット
• バーコードリーダー
• 電気キャビネット用空調システム
• キャビネット仕様：AIM 3410 CBN

技術仕様

• 電源：11.5 kW / 25A / 400V AC 3P+PE / 50/60 Hz
• フライス主軸回転数：3,000 RPM
• 工具/ソー回転数：24,000 RPM
• ソーブレード：D Ø180 mm、ボア Ø30 mm
• 空気消費量：250 L/min
• 空気圧：6–8 bar
• 寸法（メーカー表記）：241 x 516 x 285
• 重量（構成により）：1,850 kg / 1,430 kg
