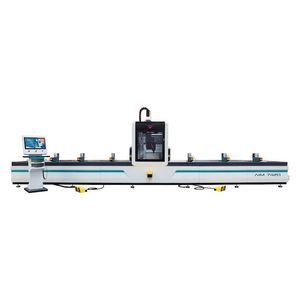

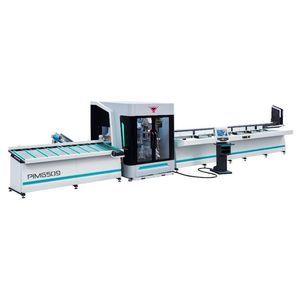

多機能切断および機械加工システム PIM 6508 SE

CNCPVC 成形用

概要
PIM 6508 SE は、PVC プロファイルを4面加工するための8軸CNC加工センターです。フライス加工、穴あけ（鍵穴、ヒンジ穴、ハンドル穴）、水抜き溝、マーキング、ソーブレードによる切断などを実行します。プログラミング機能により材料ロスを最小化し生産性を高めます。自動供給コンベヤは最大5個のプロファイルを搭載可能で、3軸サーボ制御の空気圧グリッパーがプロファイルをフライスおよび切断ステーションへ搬送します。切断ユニットは45°〜135°の範囲で連続角度切断が可能です。処理済みプロファイルにはバーコードを貼付して溶接などの後工程に備えられます。

主な加工内容

• 4面加工：フライス、穴あけ、鍵穴、ウォータースロット、ヒンジ・ハンドル穴、マーキング
• 下向き切削のソーブレードによる角度切断（45°–135°）
• フライスと切断の同時加工が可能
• トレーサビリティのためのバーコード貼付

一般仕様

• 給送、搬送、位置決め、切断、転送の全自動ユニット
• 高精度な位置決めを実現する3軸サーボ制御の空気圧グリッパー
• 切断時の水平・垂直クランプ
• 5個積載可能な自動供給コンベヤ
• Ø500 mm 下向き切削ソー、45°–135° 回転での連続角度切断（サーボ制御）
• Windows ベース PC と 15.6" タッチ式 LCD
• リモートデスクトップ接続による技術サポート
• プロファイルの幅・高さの自動測定・制御
• カートリッジ式および手動潤滑システム
• ソーの安全のための低圧制御
• LED 室内照明
• CNC 溶接機、コーナークリーニング機、ねじ締め機との統合が容易

標準付属品

• フライス/穴あけ用工具 7本セット Ø5 mm（標準）
• バーコードプリンタ
• 機械周囲の安全フェンス
• キーボードおよびマウス

オプション

• 角度付切り粉コンベヤ
• プロファイル回転機構
• VCE 3500 チップバキュームエクストラクタ
• 作業場向け物流機器（技術文書参照）
• 予備 Ø500 mm ソーブレード
• 予備 Ø5xL95 mm 超硬カッタービット

製品ビデオ
PIM 6508 SE の動作を示す製品ビデオが利用可能です。

仕様 / テクニカルデータ

• 機械種別：PVC プロファイル用 8軸 CNC 加工センター
• 対応加工：フライス、穴あけ、溝切り、マーキング、切断（4面）
• 供給容量：5 プロファイル
• グリッパー：3軸サーボ制御 空気圧式
• ソー：Ø500 mm、下向き切削、切断角度 45°–135°
• 工具：標準 7 本 Ø5 mm
• 制御：Windows PC、15.6" タッチ LCD、CAD 互換ソフト
• ソフト機能：廃材最小化プログラミング、リモートサポート
• 締付：切断時の水平・垂直クランプ
• 計測：幅・高さの自動制御
• 潤滑：カートリッジ式および手動
• 安全：ソーの低圧保護、保護フェンス標準
• 照明：LED 内部照明
• 統合：CNC 溶接、コーナークリーニング、ねじ締めラインとの連携対応
