多機能切断および機械加工システム AIM 7420

CNCアルミフレーム用PVC 成形用

製品概要

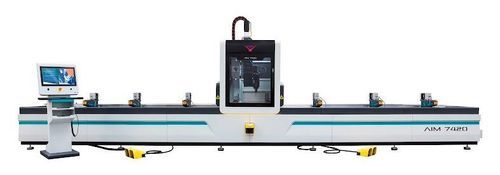

AIM 7420は、アルミニウム・PVC製プロファイル、低炭素合金および薄肉鋼プロファイルの加工向けに設計された4軸CNCプロファイル加工・切断センターです。第4軸によりプロファイルの3面加工が可能です。デュアルステーション機能により連続加工が可能で、片側を加工中に作業者がもう一方のステーションを準備できます。CAMPROXによりクランプの自動認識・自動位置決めが行えます。マガジンは最大11工具（Ø180 mmソー含む）を搭載可能です。加工ヘッド周囲の金属製防音キャビネットにより作業者の安全性と騒音対策が向上します。

主な特長

• 穴あけ、溝加工、コーナーリリーフ、ソー切断、タップ加工、フローボーリングなど、3面での加工を可能にする4軸CNC動作。
• 中断なしの連続処理を可能にするデュアルステーション機能（AIM 7420モデル）。
• Ø180 mmソーを含む11ポジション工具マガジン。
• AIM 7420Tではエンコーダ付き主軸によるM4–M10のフローボーリングおよび剛性タッピングが可能。
• CAMPROXによるクランプの自動認識・位置決め。
• 加工ユニット周囲の金属製防音キャビネットにより騒音遮断と安全性を確保。
• PLC制御の2系統工具冷却ユニットおよびX・Y・Z軸のカートリッジ潤滑。
• AIM 7420は標準で8個の空気式プロファイルクランプ（AIM 4420は4個）、オプションで増設可能。X方向リセット用に2つの空気式レストを装備。
• 21インチカラータッチスクリーン、ISO 'G' コードプログラミング、USBによるプログラム取り込み。
• リモートサポート対応・多言語インターフェース。
• 3ゾーンフィールドスキャナによる作業安全とキャビネット内LED照明。

標準付属品

• CNCプログラミング用CAMPROXソフトウェア。
• プログラミング用キーボード＆マウスセット。
• 機械周囲の安全フェンス。
• 8個の空気式プロファイルクランプ（AIM 7420）。
• 2個の空気式レスト。
• マシンフレーム内のチップパン。

オプション

• 切削工具、ツールホルダ、コレットセット。
• IGESファイル対応のCAD-EXTRACTソフトウェア。
• 自動工具長測定装置。
• 切りくず排出用コンベヤベルト。
• オイルミストブロワー。
• 特殊ソーブレードキットおよび交換用ソーブレード Ø180x5x d:Ø30 Z=45。
• ハンドヘルドコントローラ。
• 調整可能なクランプ圧システムおよび追加のクランプ（4個）。
• バーコードリーダー。

技術仕様
電源：18 kW / 400V AC 3P+PE / 50/60 Hz.
フライス主軸回転数：3,000 RPM.
ソー主軸回転数：20,000 RPM.
ソーブレード寸法：D: Ø180 x d: Ø30 mm.
冷却/エア流量：250 L/min.
作動空気圧：6–8 bar.
外形寸法 (LxWxH)：180 x 885 x 275.
重量：3810.0 kg.

技術的特徴

• モデル：AIM 7420 — 4軸CNCプロファイル加工・切断センター。
• 連続処理のための自動デュアルステーション。
• Ø180 mmソーを含む11ポジション工具マガジン。
• CAMPROXによる自動クランプ位置決め；標準で8個のエアクランプ（AIM 7420）。
• AIM 7420TでのM4–M10フローボーリングおよび剛性タッピング。
• 21インチカラータッチスクリーン；ISO 'G' コード；USBによるプログラム取り込み。
• 安全：防音キャビネットと3ゾーンフィールドスキャナ。
• PLC制御工具冷却、カートリッジ潤滑およびLED照明。
