コーナータイプ溶接・バリ取り機 CCL 1661

手動式自動ロボット式

製品概要

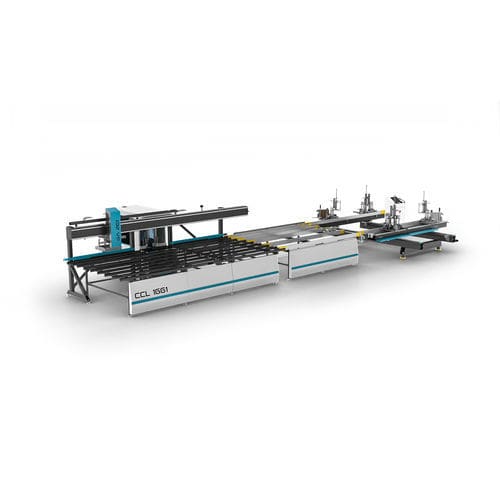

CCL 1661 は、溶着・冷却・ロボット搬送・コーナー加工を統合する CNC 制御の PVC 四隅溶着およびコーナー清掃ラインです。DK 540 による溶着後、フレームは自動的に冷却ユニット（SA 251）へ移動します。ロボットユニット（SA 261）がフレームを受け取り回転させ、CNC コーナー清掃機（CNC 609 または CNC 611）へ搬送して清掃工程を行います。

技術仕様
電源: 12 kW / 400V AC 3P PE 50/60 Hz.
スピンドル（フライス）回転数: 6000 RPM
回転速度（ソー）: 18,000 RPM
ブレード径 / ボア: D: Ø250 mm - d: 30/32 mm
エア流量 / 冷却液: 150 L/min.
空気圧: 6-8 bar
外形寸法 (L x W x H): 2472 x 11725 x 207（仕様記載通り）
重量: 3931 / 3776 kg

主な特長

• Yılmaz カスタムプロファイル清掃プログラム
• 手動および自動運転モード
• 開閉部および枠のプロファイル自動認識
• プロファイル幅・高さ測定システム
• 11 セットの自動プロファイル清掃ナイフ
• カラー用とホワイト用の個別清掃ナイフ
• 自動集中潤滑システム
• Windows ベースのタッチスクリーン
• USB フラッシュメモリによるプロファイルプログラム転送
• リモート接続および技術サポート対応
• 可動式操作パネル
• 処理中の速度変更
• 処理能力: 220 フレーム / 8 時間（CNC 609）、270 フレーム / 8 時間（CNC 611）
• 画面表示によるアラーム・警告
• 位相制御システム、低圧制御システム
• 4 つの角すべての清掃およびプロファイル自動回転ロボットによるエンドオブライン転送
• 2 軸または 4 軸での自動移動
• 0.2 ～ 2.0 mm の溶着レンジ間を自動遷移する機能（Yılmaz 特有）
• バーコードリーダー連動の自動運転モード、または入力寸法による手動運転
• ラメサッシ溶着対応
• 画面での溶着パラメータ入力と保存
• テフロンの迅速かつ簡易な交換機能
• 最大 1000 件のプロファイルレシピ保存
• 作業中の処理時間監視
• 溶着ユニットへの長尺プロファイルの配置が容易
• ミリまたはインチの操作モード
• SA 261 が回転可能な最大正方形寸法: 2200 x 2200 mm（それ以上は溶着時に手動回転）

標準付属品

• DK 540 四頭式溶接機
• SA 251 冷却ユニット
• SA 261 ロボット機構
• CNC 609 コーナー清掃機
• CNC 611 コーナー清掃機
• 合計 11 工具: 清掃用ソー、内側スクレーパー刃、フライス
• ブラシ仕上げの窓支持テーブル

オプション付属品

• CS 240 パッキン圧入システム
• DK 540 ラメサッシ用溶接治具セット
• DK 540 溶接治具セット

製品動画
公式製品動画あり（YouTube）。

技術的特徴

• モデル: CCL 1661
• 制御: CNC 制御 四隅溶着・清掃ライン、2 または 4 軸移動
• 電力 / 消費: 12 kW / 400V AC 3P PE 50/60 Hz
• 工具回転数: 6000 RPM（フライス）、18,000 RPM（ソー）
• ブレード径: Ø250 mm、ボア 30/32 mm
• エア / 冷却: 150 L/min、6-8 bar
• 寸法: 2472 x 11725 x 207
• 重量: 3931 / 3776 kg
• 処理能力: 220 フレーム / 8 時間（CNC 609）または 270 フレーム / 8 時間（CNC 611）
• 自動化: SA 251（冷却）、SA 261（ロボット）による搬送・回転、プロファイル認識、USB 転送、リモートサポート
• 工具構成: 11 個の自動プロファイル清掃工具（清掃ソー、内側スクレーパー、フライス等）
