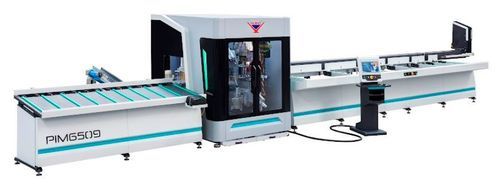

8軸マシニングセンタ PIM 6509

横型ポリ塩化ビニル用11ツール

製品情報
PIM 6509 は PVC プロファイル（窓枠・開口部）の加工用に設計された 8 軸 CNC 加工センターです。4 面加工（フライス、鍵穴加工、排水溝加工、ヒンジ・ハンドル穴開け、マーキング、ソーブレードによる切断 等）に対応し、フライスと切断の同時作業が可能です。最大7本収納の自動供給コンベヤと 3 軸空圧グリッパーでワークを供給・位置決めします。最適化ソフトにより材料ロスを低減し、バーコードで溶接・組立工程向けのトレーサビリティを確保できます。

主な機能

• 8軸サーボCNC制御による同期運動
• 完全自動の供給・搬送・位置決め・切断・搬出ユニット
• 4面加工：フライス、鍵穴、排水溝、ヒンジ／ハンドル穴、マーキング、ソーカット
• 3軸空圧グリッパーによる高精度ハンドリング
• 切断時の水平・垂直クランプ
• 処理能力：2,200–2,400 走行メートル / 8 時間
• 7本積載可能な自動供給コンベヤ
• Ø550mm のサーボ制御下向きソーブレード（30°–150°可変）
• 機上最適化機能で廃材を最小化
• リモートデスクトップ接続による技術サポート
• CAD 対応のユーザーインターフェース、Windows PC と 15.6" タッチ LCD
• CNC 溶接機、コーナークリーニング機、ねじ締機との連携が容易
• データベースによる枠／扉プロファイル自動認識
• 自動給油システムおよび LED 室内照明

標準付属品

• 合計 11 種の工具（フライス刃・ドリル）
• バーコードプリンター
• 機械周囲の安全フェンス
• キーボードとマウス

オプション

• 角度付き切粉コンベヤ
• 工場物流機器（技術資料参照）
• 予備 Ø550 mm ソーブレード
• 予備カッタービット（技術資料参照）
• VCE 4000 切粉集塵機

技術仕様（表）
スピンドル／フライス回転数：2,440 RPM
ソー回転数：18,000 RPM
ソーブレード直径／ボア：D: Ø550 mm · d: Ø30 mm
空気消費量／空圧：250 L/min.
外形寸法（W x L x H）：279 x 1.344 x 231（表示単位はソースに準拠）
機械質量：3.650 Kg

特性／技術仕様

• 8軸 CNC サーボ制御
• 自動供給コンベヤ：7 本
• 処理能力：2,200–2,400 走行メートル／8 時間
• 3 軸空圧グリッパー
• 下向きソーブレード Ø550 mm、30°–150° 可変
• フライスと切断の同時加工
• 廃材最小化のための動的最適化ソフト
• 15.6" タッチモニタ搭載 Windows ベース PC
• リモートサポート対応
• 自動給油システム、LED 室内照明
