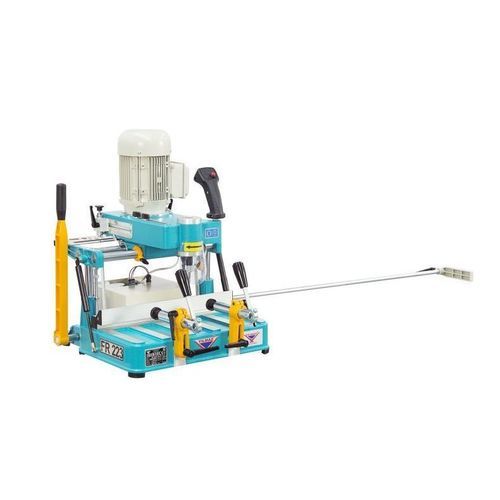

手動式コピー ルーター FR 223

3軸1スピンドルポリ塩化ビニル用

製品情報
ポータブルコピールーター。PVCおよびアルミニウムプロファイル（最大厚さ3 mm）に対し、錠前用溝、取っ手穴、ヒンジ、エスパニョレットやバレル穴、水抜き溝の加工を行います。標準モデルFR 223と、スプレー冷却付きのFR 223Sを用意しています。

主な特長

• 錠前用溝、取っ手穴、ヒンジ、エスパニョレットおよびバレル穴の加工（PVC／アルミニウム）
• 扱いやすいエルゴノミックハンドル
• 鋳造アルミニウム構造、耐腐食性ベアリングシャフト
• 加工範囲：X = 270 mm、Y = 110 mm、Z = 110 mm
• 締付け能力：W = 140 mm
• クロームめっきのコピー用テンプレートとトレーサーピン2本
• Ø5 x L60 mm フライス（14,000 RPM）付属

標準付属品

• Ø5 x L60 mm ルータービット
• 左右プロファイルストッパー（各2個）
• 手動水平クランプ（2個）
• コピー用テンプレート

オプション

• 電動スプレー冷却システム（FR 223S）
• MS 機械スタンドキット
• 予備 Ø5 x L60 mm ルータービット
• 特殊コピー用テンプレート
• MKN 150 ローラーコンベヤ

技術仕様表
電力：750 W / 230 V AC 1P+N+PE / 50 Hz
加工容量：X = 270 mm | Y = 110 mm | Z = 110 mm
主軸 / 作業工具：Ø5 x L60 mm — 14,000 RPM
外形寸法（W x D x H）：59 x 52 x 64.5 cm
重量：48 kg / 46 kg（機種により）

特性 / 技術仕様

• モデル：FR 223（FR 223S はスプレー冷却付）
• 用途：錠前溝、取っ手、ヒンジ、エスパニョレット／バレル穴、水抜き溝の加工（プロファイル厚さ ≤ 3 mm）
• モーター出力：750 W
• 電圧 / 周波数：230 V AC / 50 Hz
• 加工ストローク：X 270 mm、Y 110 mm、Z 110 mm
• 締付け能力：W 140 mm
• 付属工具：Ø5 x L60 mm ルータービット（14,000 RPM）
• 構造：鋳造アルミニウム、耐腐食性シャフト
