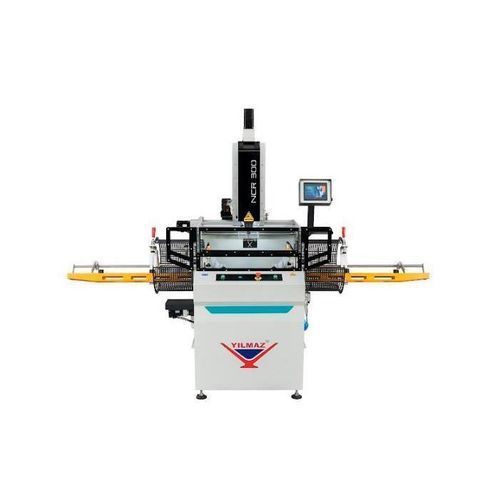

電子制御式コピー ルーター NCR 300

NCデジタルPLC制御

製品情報
NCR 300 および NCR 300P は、PVC・アルミプロファイルの加工向けに設計された単一ヘッドの4軸 NC コピールーターです。サーボ制御モーターで X、Y、Z、C 座標をプログラムし、錠用溝のフライス、取っ手／ヒンジ／クレモネ用の穴あけ、排水溝の加工をテンプレート不要で行えます。

製品動画
NCR 300 / NCR 300P の機能と操作を示す動画が利用可能です。

技術仕様
電源：5.5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
可動域 (X×Y×Z)：300 × 120 × 115 mm.
スピンドル：2.2 kW、12,000 RPM；標準工具 Ø8 × L120 mm.
空気流量：110 L/min；空気圧：6–8 bar.
最大加工長：最大 2750 mm.
寸法：163.5 × 281 × 218.
重量：600 kg / 520 kg.

主な特徴

• PVC、アルミ、低合金材料のプロファイルを四面同時に日常加工する用途向け設計。
• 0°/90°/180°/270° にインデックス停止可能なサーボ制御回転テーブル。
• 多連ポップアップ長さストッパーで最大 2750 mm のプロファイル加工が可能。
• 加工容量 X:300 mm、Y:120 mm、Z:115 mm；クランプ範囲 W 120–30 mm、H 115–30 mm、L 2750–400 mm。
• ヘッドおよびテーブル用の電気・空気ブレーキシステム。
• ER16 コレット；スピンドル 2.2 kW（12,000 RPM）。
• NCR 300：7" カラータッチスクリーン + PLC；NCR 300P：15.4" Windows ベース工業用 PC タッチスクリーン + PLC、NCR 300P は DXF インポート対応。

標準付属品

• Ø8 × L120 mm カッタービット。
• 水平 2 個、垂直 2 個の空気式クランプ。
• スプレー式工具潤滑システム。
• 左右複数のプロファイルストッパー。
• サービススパナ（22 mm）およびコレットレンチ。
• LED 照明、クランプ延長部、プロファイルセンタリング装置、エアガン。

オプション

• バーコードリーダー。
• 予備 Ø8 × L120 超硬ダブルリップカッタービット。
• 予備 Ø8 × L120 超硬シングルリップカッタービット。
• 予備 Ø8 × L63 超硬シングルリップカッタービット。
• Ø8 mm 工具用予備 ER16 コレット。

技術的特徴

• モデル：NCR 300 / NCR 300P — 単一ヘッド、4 軸 NC コピールーター。
• 軸：X、Y、Z、C（サーボモーター駆動）。
• 工具ホルダー：ER16；標準カッター Ø8 × L120 mm。
• 操作：NCR 300 = 7" タッチスクリーン + PLC；NCR 300P = 15.4" Windows 工業用 PC タッチスクリーン + PLC（DXF インポート対応）。
• 空気消費量：110 L/min；作動圧：6–8 bar。
