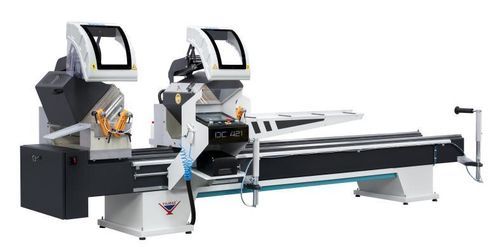

ポリ塩化ビニル用ダブルヘッドマイタ鋸 DC 421 PSD

アルミニウム用プロファイル用自動

概要
DC 421 PSD は、PVC およびアルミニウム製の大型プロファイルの直線および角度切断用に設計された全自動の両頭ミターノコギリです。各ヘッドは刃径 Ø420 mm に対応し、CSV 形式の切断リストを USB 経由で取り込み自動運転が可能です。

主な特徴

• 両手操作による安全制御
• 内向きに自動で 90° と 45° に傾斜、90°〜45° の中間角は手動調整
• 90° および 45° 内向きの自動スライス機能
• 刃の油圧空気式送りによる安定した切り込み制御
• 切断精度 ±0.2 mm
• 自動閉鎖式の安全ガードを備えた一体型鋼製フレーム
• 9インチのタッチスクリーン操作パネル
• CSV 形式の切断リストを USB で転送可能；自動モードでリストから寸法と角度を読み取る
• 切断モータ：2 x 2.2 kW

標準付属品

• 2 x Ø420 mm の鋸刃
• ローラーコンベアと 2 個の空圧プロファイルサポート
• 鋸刃用スプレー潤滑システム
• 水平クランプ 4 個
• エアブローガン
• 空圧式垂直クランプ 2 個

オプション品

• DKN 70 ショートカットシステム（デジタル）
• DKN 71 ショートカットシステム（定規付き）
• VCE 1570 チップバキュームエクストラクタ
• 機械に取り付けたバーコードプリンタセット
• DKN 80 アローカットシステム（間仕切りプロファイル用）
• 予備鋸刃 Ø420 mm
• 特殊プロファイル用金型高さ
• RS 1000 プロファイル支持脚
• 機械長 5 m（バリアント）
• 機械長 6 m（バリアント）
• バーコードプリンタセット（未取付、オプション）

仕様
電源：5 kW / 400V AC 3P+PE / 50/60 Hz
主軸／鋸刃回転数：2900 RPM
鋸刃寸法：D Ø420 mm；ボア d Ø30-32 mm
エア流量：160 L/min
寸法（LxWxH）概算：145 x 451 x 167
質量：949 kg / 830 kg（構成により異なる）

運用上の注意

• 表示される切断精度：±0.2 mm
• 油圧空気式送りにより制御された再現性のある切断が可能
• プログラミング用タッチパネル；USB 経由の CSV インポートに対応
