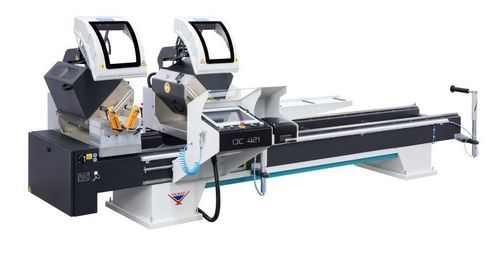

ポリ塩化ビニル用ダブルヘッドマイタ鋸 DC 421 PBS

アルミニウム用プロファイル用複合角

製品情報
DC 421 PBS は各ヘッドに Ø420 mm の鋸刃を装着した、PVC およびアルミ形材の直線および角度切断用に設計された全自動二頭式斜切り鋸です。

主な特長

• 両手操作による安全設計
• 両ヘッドとも内側へ自動で90°および45°に傾斜。90°〜45°の中間角は手動調整可能
• 90°および45°内向きの自動切断機能
• 油空気複合（ハイドロニューマティック）式刃送り
• 切断精度 ±0.2 mm
• 堅牢な鋼製フレーム構造
• 自動閉鎖式の保護カバー
• Windows ベースの産業用 PC と 15'' カラー LCD タッチスクリーン
• .mdb および .csv 形式の切断リストを USB／ネットワーク経由で入出力可能
• 自動モード時に切断リストから形材の寸法と角度を取得
• 遠隔接続による技術サポート対応
• 鋸モータ出力：2 x 2.2 kW

標準付属品

• 2 x Ø 420 mm 鋸刃
• ローラーコンベアおよび 2 個の空気式形材支持
• 刃用スプレー潤滑システム
• 4 個の空気式水平クランプ
• エアガン
• 2 個の空気式垂直クランプ
• バーコードプリンター

オプション

• DKN 70 短尺切断システム（デジタル）
• DKN 71 短尺切断システム（定規付）
• VCE 1570 チップ真空吸引装置
• 予備鋸刃 Ø 420
• 特殊形材用の金型高さ
• DKN 80 竪材（マリオン）用矢印切断システム
• RS 1000 形材支持足
• 機械長さ：5 m
• 機械長さ：6 m

技術仕様
D: Ø420 mm；d: Ø30-32 mm
電気：5 kW / 4A / 400V AC 3P+PE / 50/60 Hz
鋸／主軸回転数：2,900 RPM
空気流量：165 L/min
空気圧：6-8 bar
外形寸法（約）：145 x 451 x 167 mm
重量：965 kg / 888 kg

仕様

• モデル：DC 421 PBS
• ブランド：YILMAZ MACHINE
• 用途：大形 PVC およびアルミ形材の直線・角度切断用全自動二頭式斜切り鋸
• 鋸刃直径：Ø 420 mm
• 鋸刃穴径：Ø 30-32 mm
• 鋸モータ：2 x 2.2 kW
• 主要電気仕様：5 kW / 4A / 400V AC 3P+PE / 50/60 Hz
• 回転数：2,900 RPM
• 空気消費量／流量：165 L/min
• 動作空気圧：6-8 bar
• 切断精度：±0.2 mm
• 制御・HMI：Windows ベース産業用 PC と 15'' タッチスクリーン
• データ入出力：.mdb / .csv 切断リストの USB／ネットワーク経由での入出力
• 安全：両手操作、自己閉鎖式保護カバー
