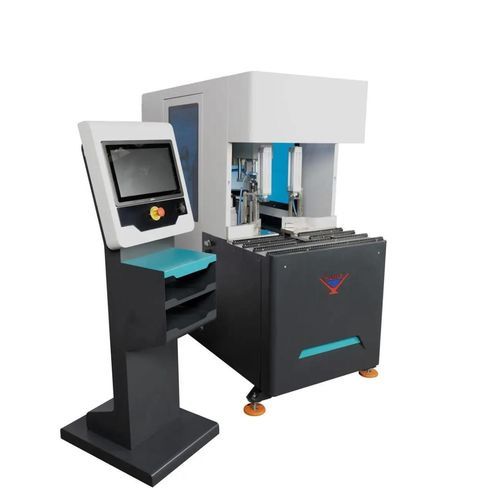

掃除用研磨および溶接不動態化機 CNC 609

CNC 609 は、90°で溶接されたPVCプロファイルの溶接カスを除去するためのコーナークリーニングマシンです。CNC 609 は2台のサーボドライブで構成され、関連機種 CNC 611 は4台のサーボドライブを備えています。

標準付属品

• 合計11本のツール：クリーニングソー、内部スクレーパー刃、フライスなど
• ブラシ仕上げの窓支持テーブル

オプション付属品

• ラインハーモナイゼーションパッケージ（CNC 609 R 用）

主な特長

• フレームプロファイルに応じて各ユニットのパラメータを独立して設定可能
• 枠および建具プロファイルの自動認識システム
• 後日、四隅溶接機（DK 540）、冷却ユニット（SA 251）、回転ロボット（SA 261）と組み合わせて自動ライン化可能
• 上面と下面を別々の独立した清掃ユニットで清掃（CNC 611）
• プロファイル幅・高さ測定システム
• 自動清掃用ナイフ11セット、色付プロファイルと白プロファイル用にナイフを分離
• 65,000件のプロファイルを記憶可能
• Windowsベースの産業用PCと15"カラーLCDタッチスクリーン、ポータブルタッチパネル
• 技術サポート向けのインターネット経由リモート接続
• 操作パネルでの手動送り速度調整およびUSB経由のプログラム転送
• 低圧制御弁、カートリッジ自動潤滑システム、位相制御装置
• 処理能力：8時間で200～210台（CNC 609）；240～250台（CNC 611）

カタログ / ドキュメント

• 製品カタログ：CNC-609-611.pdf

技術仕様

• 電源：3 kW / 400 V AC 3P PE 50/60 Hz
• スピンドル回転数：18,000 RPM
• 切削ユニット：6,000 RPM — D: Ø250 - d: 30/32 mm
• エア流量：180 L/min
• 空気圧：6–8 Bar
• 外形寸法（概）：231 x 240 x 177
• 重量（概）：790.0
• メモリ容量：65000プロファイル
• 制御：Windowsベースの産業用PC、15"タッチスクリーン
