SPDTマイクロスイッチ HK-04G-3AZ-046

CQCC-US ULENEC

製品

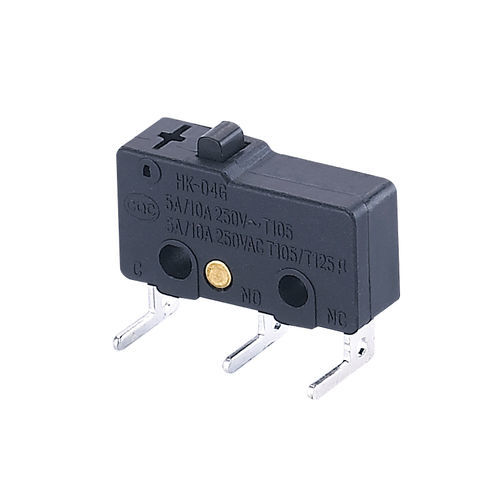

HK-04G-3AZ-046

主要定格 / 認証

• 定格電流（選択）：1 A、5(1) A、10 A
• 定格電圧：AC 125 V / 250 V、DC 12 V / 24 V
• 認証：UL、cUL (CSA)、VDE、ENEC、CQC、CE

動作特性（定義と値）
Free Position (FP): 12.1±0.2 mm
Operating Position (OP): 11.5±0.5 mm
Releasing Position (RP): 11.7±0.5 mm
Total Travel Position (TTP): 10.5±0.3 mm
Operating Force (OF): 1.0~3.5 N
Pre Travel (PT): 0.3~1.0 mm
Over Travel (OT): 0.2 mm（最小）
Movement Differential (MD): 0.4 mm（最大）

スイッチの技術仕様
電気定格例：5(2) A 250 VAC
接触抵抗：≤50 mΩ（初期値）
絶縁抵抗：≥100 MΩ（500 VDC）
耐電圧：500 V（未接続端子間）／1500 V（端子と金属フレーム間）
電気的寿命：≥10,000 サイクル
機械的寿命：≥100,000 サイクル
使用温度：-25 ～ 125 °C
動作周波数：電気 15 サイクル；機械 60 サイクル
耐振動：10～55 Hz、振幅 1.5 mm、三方向
はんだ付け性・はんだ熱耐性：はんだ付け性 >80% 被覆；ディップはんだ 260±5 °C 5±1 s；手はんだ 300±5 °C 2～3 s

技術仕様

• 型番：HK-04G-3AZ-046
• 定格電流：1 A、5(1) A、10 A
• 定格電圧：AC 125 V / 250 V、DC 12 V / 24 V
• 接触抵抗（初期）：≤50 mΩ
• 絶縁抵抗：≥100 MΩ（500 VDC）
• 耐電圧：500 V（端子間）；1500 V（端子と金属フレーム間）
• 寿命：電気 ≥10,000 サイクル；機械 ≥100,000 サイクル
• 使用温度範囲：-25 °C ～ 125 °C
• 移動パラメータ：FP 12.1±0.2 mm；OP 11.5±0.5 mm；RP 11.7±0.5 mm；TTP 10.5±0.3 mm；PT 0.3~1.0 mm；OT 0.2 mm（最小）；MD 0.4 mm（最大）
• 作動力：1.0~3.5 N
• 振動：10～55 Hz、振幅 1.5 mm
• 認証：UL、cUL (CSA)、VDE、ENEC、CQC、CE
