SPDTマイクロスイッチ HK-04G-2AZ-100

CQCC-US ULENEC

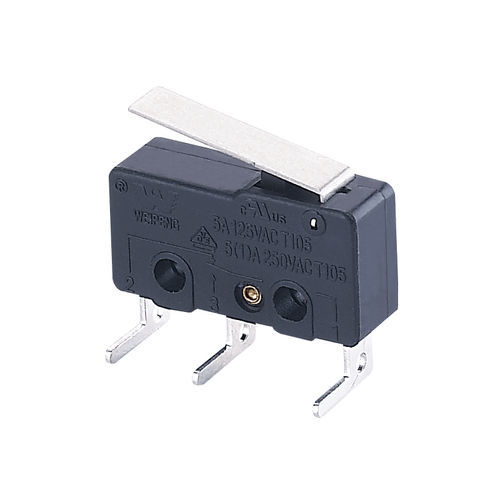

製品概要
HK-04G-2AZ-100は、産業機器や電子アセンブリ向けの低電流用サブミニチュアスナップアクションマイクロスイッチです。定格は1A、5(1)A、10Aの選択が可能で、表示例は5(2)A 250VACです。

主な仕様

• 型番：HK-04G-2AZ-100
• 電気定格：1A、5(1)A、10A（例：5(2)A 250VAC）
• 接触抵抗：≤50 mΩ（初期値）
• 絶縁抵抗：≥100 MΩ（500 VDC）
• 耐電圧：未接続端子間 500 V；端子と金属フレーム間 1500 V（0.5 mA、60 s）
• 電気的寿命：≥10,000 サイクル
• 機械的寿命：≥100,000 サイクル
• 使用温度：-25～125 °C
• 動作周波数：電気 15 サイクル/分、機械 60 サイクル/分
• 耐振動：10–55 Hz、振幅 1.5 mm、3方向
• はんだ付け性および耐はんだ熱性は規定プロファイルに準拠

動作特性
自由位置（FP）：12.1 ±0.2 mm
作動位置（OP）：11.5 ±0.5 mm
復帰位置（RP）：11.7 ±0.5 mm
総移動位置（TTP）：10.5 ±0.3 mm
作動力（OF）：1.0–3.5 N
予備移動（PT）：0.3–1.0 mm
オーバートラベル（OT）：≥0.2 mm
動作差（MD）：≤0.4 mm

認証・信頼性

• 認証：UL、cUL (CSA)、CSA、VDE、ENEC、CE、CQC
• はんだ付け性：被浸部の80%以上がはんだで被覆；はんだ温度 235±5 °C、浸漬時間 2–3 s
• はんだ熱耐性：ディップはんだ 260±5 °C（5±1 s）；手はんだ 300±5 °C（2–3 s）
• 振動・環境試験は仕様に準拠

用途

• 制御パネルおよび産業用スイッチ
• 機械・装置のリミット／位置検出
• 小型で信頼性の高いスイッチを必要とする計装・電子機器

発注および試験条件
試験条件：周囲温度 20±5 °C；相対湿度 65±5% RH；気圧 86–106 kPa。バリエーション選定、データシート、適合性詳細はサプライヤーへお問い合わせください。
